(08-012) - VALVE ASSEMBLY, CONTROL (BOOM)

Запчасти Case CX50B (08-012) - VALVE ASSEMBLY, CONTROL (BOOM) ELECTRICAL AND HYDRAULIC COMPONENTS

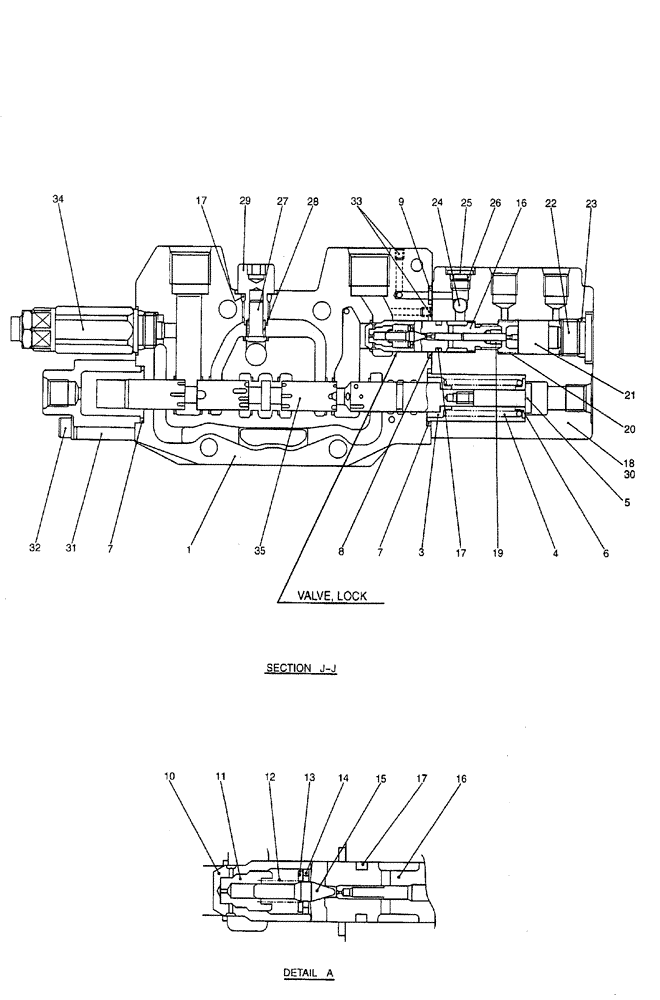

Схема запчастей Case CX50B - (08-012) - VALVE ASSEMBLY, CONTROL (BOOM) ELECTRICAL AND HYDRAULIC COMPONENTS
17
20
10
32
23
4
34
27
25
26
17
28
31
30
13
5
29
1
21
35
33
7
18
9
7
16
14
12
24
17
11
15
22
3
16
6
19
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PY30V00045F2

VALVE SECTION

ASSY, CONTROL

1шт.

1

NSS

NOT SOLD SEPARAT

BODY

1шт.

3

NSS

NOT SOLD SEPARAT

SEAT, SPRING

1шт.

4

NSS

NOT SOLD SEPARAT

SPRING

1шт.

5

NSS

NOT SOLD SEPARAT

BOLT, SPACER

1шт.

6

NSS

NOT SOLD SEPARAT

SEAT, SPRING

1шт.

7

PH30V00009S007

O-RING

2шт.

8

ZD12P01800

O-RING

1шт.

9

ZD12P00600

O-RING

1шт.

10

NSS

NOT SOLD SEPARAT

VALVE, LOCK

1шт.

11

NSS

NOT SOLD SEPARAT

RESTRICTOR

1шт.

12

NSS

NOT SOLD SEPARAT

SPRING

1шт.

13

NSS

NOT SOLD SEPARAT

HOLDER

1шт.

14

ZR26X01100

RING

RETAINING

1шт.

15

NSS

NOT SOLD SEPARAT

POPPET

1шт.

16

NSS

NOT SOLD SEPARAT

GUIDE

1шт.

17

ZD12P01100

O-RING

2шт.

18

NSS

NOT SOLD SEPARAT

CAP

1шт.

19

PH30V00029S019

PISTON

1шт.

20

YT30V00001S035

SPRING

1шт.

21

YT30V00001S036

PISTON

1шт.

22

YT30V00001S020

PLUG

1шт.

23

ZD12P01500

O-RING

1шт.

24

2483U156S44

BALL

1шт.

25

PH30V00029S025

PLUG

1шт.

26

ZD12P00800

O-RING,1.9mm Thk x 7.8mm ID, 90 Duro

1шт.

27

PH30V00003S006

POPPET

1шт.

28

PH30V00003S007

SPRING

1шт.

29

PH30V00009S015

PLUG

1шт.

30

YT30V00018S018

CAPSCREW

CAP

3шт.

31

PH30V00009S011

COVER

CAP

1шт.

32

PH30V00009S019

CAPSCREW

CAP

2шт.

33

2436U1317S22

PLUG

PLUG

2шт.

34

PM22V00005F4

VALVE PRESSURE RELIE

ASSY, OVERLOAD, SEE FIG. 08-016

1шт.

35

NSS

NOT SOLD SEPARAT

SPOOL

1шт.

PY30V00045R200

REPAIR KIT

CONSISTS OF REF. 3 (1), 4 (1), 5 (1), 6 (1), 35 (1)

1шт.
