(02-095) - ELECTRICAL ASSY, UPPER P/N PH03E00004F1

Запчасти Case CX50B (02-095) - ELECTRICAL ASSY, UPPER P/N PH03E00004F1 (05) - SUPERSTRUCTURE

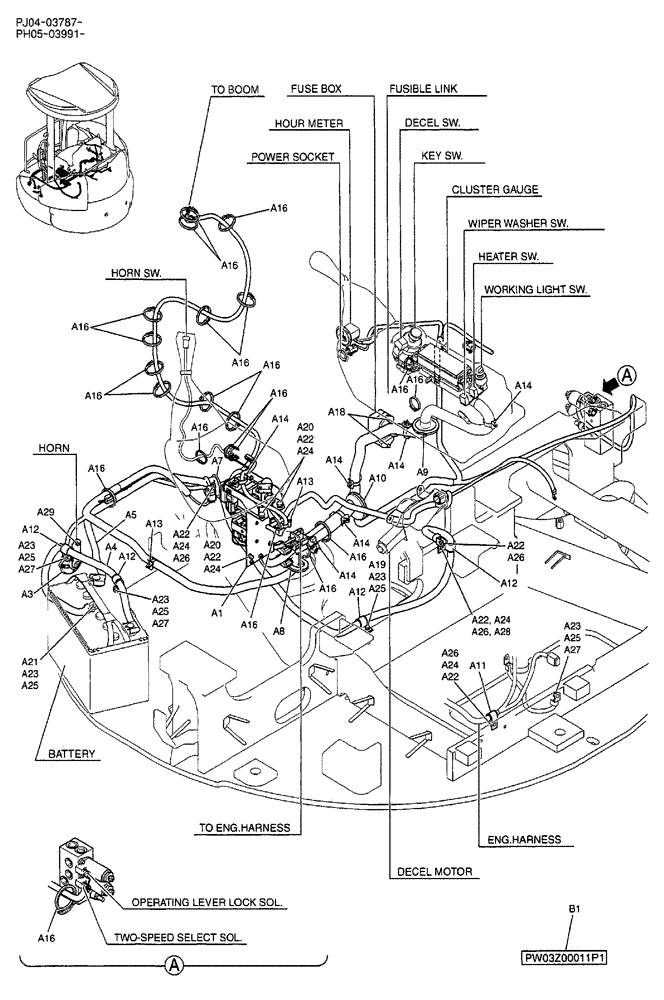

Схема запчастей Case CX50B - (02-095) - ELECTRICAL ASSY, UPPER P/N PH03E00004F1 (05) - SUPERSTRUCTURE
a13
a12
a8
a25
a24
a5
a23
a23
a20
a16
a16
a23
a14
a22
a13
a26
a22
a25
a24
a22
a16
a16
a24
a16
a16
a26
a12
a14
a23
a19
a26
a14
a10
a3
a16
a27
a16
a16
a20
a24
a16
a14
a22
a16
a16
a22
a1
a12
a29
a9
a23
b1
a25
a12
a25
a26
a16
a18
a11
a21
a25
a22
a7
a16
a16
a4
a27
a14
a28
a24
a14
a27
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PH03E00004F1

ELEC ASSY, UPP

1шт.

a1

PH24E00026F1

RELAY

RELAY ASSY, SEE FIG. 02-302

1шт.

a3

PY53S00002P1

HORN

1шт.

a4

PH13E01076D2

CABLE

1шт.

a5

PH13E01074D1

CABLE,2150mm L

1шт.

a7

PH13E01071P1

GROMMET

1шт.

a8

PH13E01072P1

GROMMET

1шт.

a9

PW13E01051P1

GROMMET

, Serial Range: PJ04-03787-PJ04-04730

1шт.

a9

PW13E01051P1

GROMMET

, Serial Range: PH05-03991-PH05-04235

1шт.

PW13E01076P1

GROMMET

GROMMET, Start Serial: PJ04-04731

1шт.

PW13E01076P1

GROMMET

GROMMET, Start Serial: PH05-04236

1шт.

a10

PW13E01060P1

GROMMET

1шт.

a11

EW02E01015D4

CLIP

1шт.

a12

EW02E01015D8

CLIP

4шт.

a13

YN03E01001D4

CLIP,33mm L

2шт.

a14

YN03E01001D5

CLIP

6шт.

a16

PY01P01043D5

CABLE TIE,301mm L

21шт.

a18

ZM61C06020

BOLT

SEMS

2шт.

a19

ZS18C10020

SCREW,Hex, M10 x 20mm

Cap

1шт.

a20

ZS18C08016

SCREW,Hex, M8 x 16mm

CAP

3шт.

a21

ZS18C10016

SCREW,Hex, M10 x 16mm

CAP

1шт.

a22

ZW16X08000

WASHER,8mm ID x 17mm OD x 1.6mm Thk

7шт.

a23

ZW16X10000

WASHER

5шт.

a24

ZW26X08000

LOCK WASHER

Lock

6шт.

a25

ZW26X10000

LOCK WASHER

5шт.

a26

ZN18C08007

NUT

4шт.

a27

ZN18C10008

NUT

3шт.

a28

ZS18C08020

SCREW,Hex, M8 x 20mm

1шт.

a29

ZM11C08016

BOLT

SEMS

1шт.

b1

PW03Z00011P1

SCHEMATIC, ELEC

1шт.

NOT IN SERVICE

1шт.
