(02-001) - FRAME ASSY, UPPER

Запчасти Case CX50B (02-001) - FRAME ASSY, UPPER (05) - SUPERSTRUCTURE

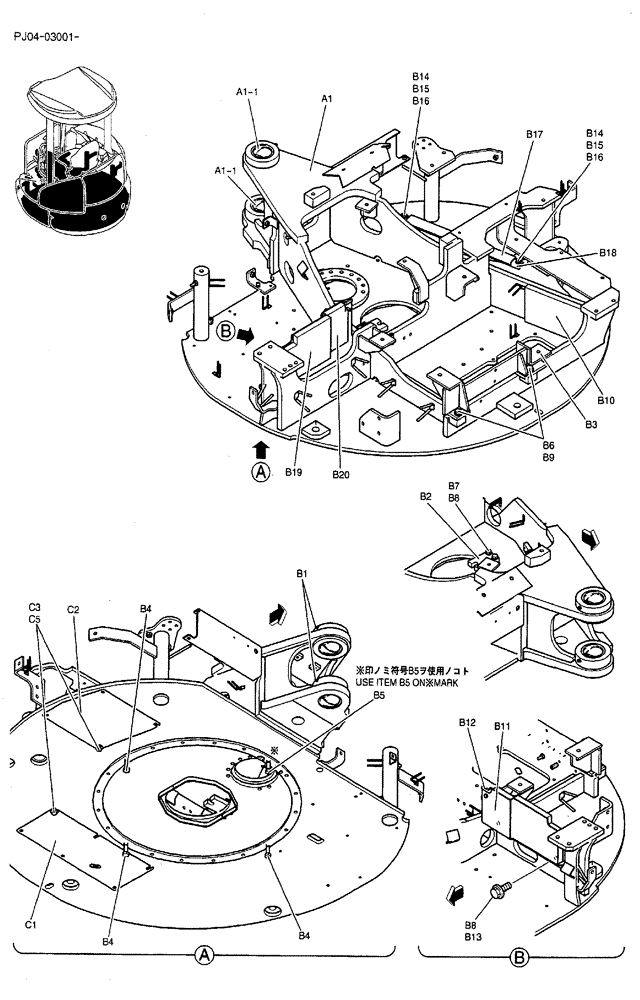

Схема запчастей Case CX50B - (02-001) - FRAME ASSY, UPPER (05) - SUPERSTRUCTURE
b11
a1-1
b9
b19
b14
b15
c2
a1
b4
b3
b13
b12
b7
b10
b2
b5
c3
b16
b16
b8
b15
c1
b4
b14
a1-1
c5
b6
b20
b18
b8
b1
b4
b17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

a1

PY52F00038P1

FRAME

ASSY, UPP, UPP

1шт.

a1-1

PH52F01139P1

BUSHING,80mm ID x 95mm OD x 68mm L

2шт.

PH52F00024F1

FRAME GROUP, UPP

1шт.

b1

ZG91S02000

LUBE NIPPLE,1/8" NPT x 1/8" NPT

2шт.

b2

PH52F01157P1

PLATE

1шт.

b3

PH52F01299P1

BRACKET

1шт.

b4

ZS18C14070

SCREW,Hex, M14 x 70mm

CAP

19шт.

b5

HS18C14070G2

SCREW

CAP

1шт.

b6

ZS18C16050

SCREW,Hex, M16 x 50mm

CAP

2шт.

b7

ZS18C12040

SCREW,Hex, M12 x 40mm

CAP

2шт.

b8

ZW16X12000

WASHER

4шт.

b9

ZW16H16000

WASHER

2шт.

b10

PH52F01244P1

FOAM INSULATION

1шт.

b11

PH52F01237P1

PLATE

1шт.

b12

PM22C01020DA

SOFT TRIM

TRIM

1шт.

b13

ZS18C12025

SCREW,Hex, M12 x 25mm

CAP

2шт.

b14

ZW26X10000

LOCK WASHER

2шт.

b15

ZW16X10000

WASHER

2шт.

b16

ZS18C10025

SCREW,Hex, M10 x 25mm

2шт.

b17

YX32H01012D3

RUBBER

1шт.

b18

PH52F01311P1

SUPPORT

1шт.

b19

PH52F01324P1

FOAM INSULATION

1шт.

b20

PH52F01325P1

FOAM INSULATION

1шт.

PH24C00009F1

COVER ASSY, UNDER

1шт.

c1

PH24C01068P1

COVER

1шт.

c2

PH24C01069P1

COVER

COVER

1шт.

c3

ZM12C10025

BOLT

SEMS

10шт.

c5

2418T12346

WASHER

ID 11 x OD 30 x Th 3.2mm

1шт.
