(03-002) - LOW GROUP P/N PH15V00012F1 (FOR IRON)

Запчасти Case CX50B (03-002) - LOW GROUP P/N PH15V00012F1 (FOR IRON) (04) - UNDERCARRIAGE

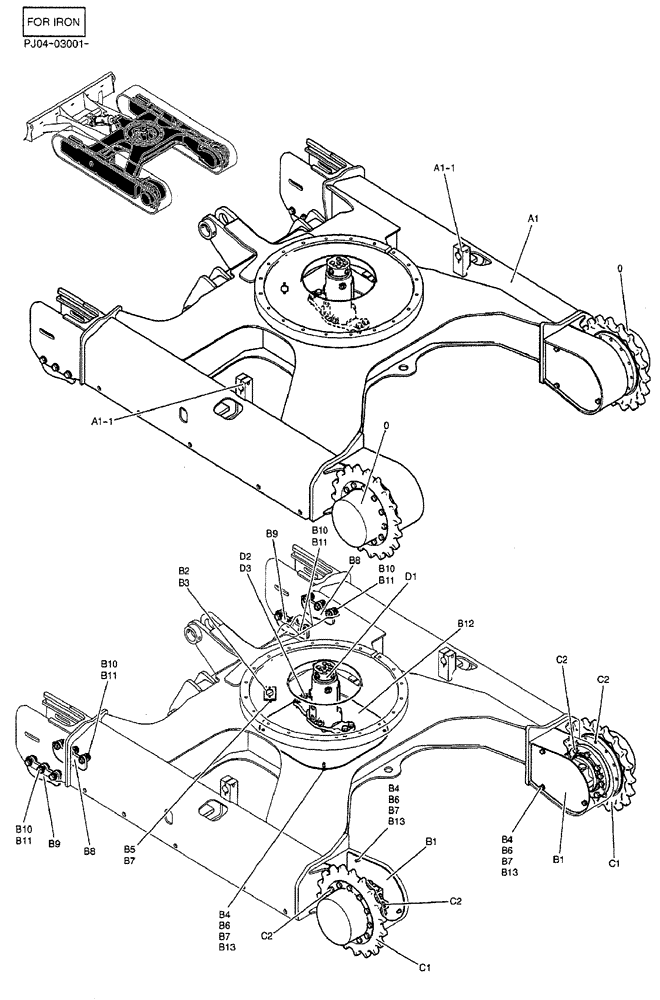

Схема запчастей Case CX50B - (03-002) - LOW GROUP P/N PH15V00012F1 (FOR IRON) (04) - UNDERCARRIAGE
b9
b3
b4
d1
b10
b10
c1
b11
a1
b10
0
b9
c2
b11
b7
b2
b1
b12
b7
b8
c2
0
a1-1
b6
c2
b7
b7
d3
a1-1
b8
b6
b13
b5
b11
c1
b4
b6
c2
b11
b1
b13
b13
b10
d2
b4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

0

PH15V00012F1

HYDRAULIC MOTOR

ASSY, PROPEL

2шт.

SEE (C.P.M.)

1шт.

a1

PY02F00028P1

FRAME

LOW

1шт.

a1-1

PY07F01030P1

SUPPORT

2шт.

PY01F00009F1

LOW GROUP (IRON)

1шт.

b1

PY01F01016P1

COVER

2шт.

b2

2422T556

PLATE

1шт.

b3

2418T12274

PACKING

1шт.

b4

ZS18C10025

SCREW,Hex, M10 x 25mm

, Serial Range: PJ04-03001-PJ04-04496

10шт.

b5

ZS18C10014

SCREW,Hex, M10 x 14mm

CAP

2шт.

b6

ZW16X10000

WASHER

, Serial Range: PJ04-03001-PJ04-04496

10шт.

b7

ZW26X10000

LOCK WASHER

, Serial Range: PJ04-03001-PJ04-04496

12шт.

ZW26X10000

LOCK WASHER

, Start Serial: PJ04-04497

2шт.

b8

PY01F01008P1

PLATE

2шт.

b9

PY01F01001P1

PLATE

2шт.

b10

ZS18C16040

SCREW,Hex, M16 x 40mm

CAP

12шт.

b11

ZW16H16000

WASHER

12шт.

b12

2414P7671

COVER

1шт.

b13

ZM73C10020

BOLT,M10x20mm - Course Thread

SEMS-BOLT, Start Serial: PJ04-04497

10шт.

PY53D00002F1

MOTOR INSTAL, PROPEL

1шт.

c1

PY51D01002P1

SPROCKET

2шт.

c2

ZS18C14035

SCREW,Hex, M14 x 35mm

CAP

44шт.

YJ19H00002F1

HYDRAULIC SWIVEL

JOINT INSTAL

1шт.

d1

24100J12703F1

HYDRAULIC SWIVEL

JOINT ASSY

1шт.

SEE (C.P.M.)

1шт.

d2

ZS18C14035

SCREW,Hex, M14 x 35mm

CAP

4шт.

d3

ZW16X14000

WASHER

4шт.
