(04-005) - HYDRAULIC LINES, BOOM 2.79M (9FT 2IN) (NIBBLER & BREAKER) - ASN PJ04-03517

Запчасти Case CX50B (04-005) - HYDRAULIC LINES, BOOM 2.79M (9FT 2IN) (NIBBLER & BREAKER) - ASN PJ04-03517 Attachments

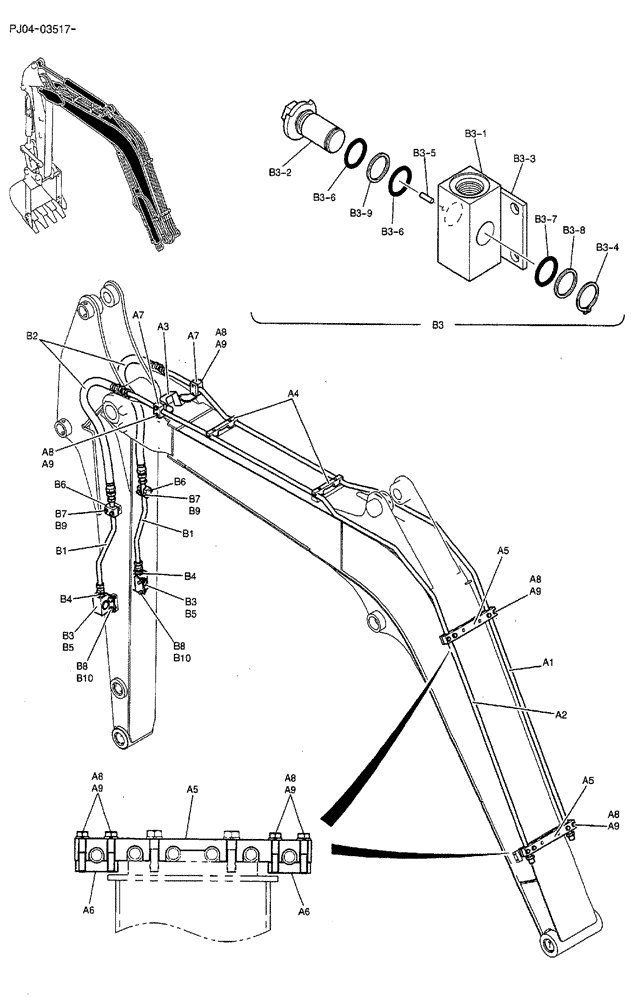

Схема запчастей Case CX50B - (04-005) - HYDRAULIC LINES, BOOM 2.79M (9FT 2IN) (NIBBLER & BREAKER) - ASN PJ04-03517 Attachments
a5
b9
b3-2
a2
b1
a5
b4
a9
b8
b7
b3
a5
b3-6
a7
b3
b7
b1
a7
b3-7
a1
a6
b3-4
a8
a9
b3-1
a3
a8
b3-6
a8
b2
b3-3
b3-9
b4
b3
a9
b5
b3-8
a9
b9
b8
a4
b6
a8
a9
b6
b10
b3-5
b5
a8
a8
b10
a9
a6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PY42H00041F1

HYD LINES, BOOM 2.79M

1шт.

a1

PY42H01094P2

TUBE

1шт.

a2

PY42H01128P1

TUBE

1шт.

a3

PH42H01160P1

BRACKET

CLAMP

1шт.

a4

PH42H01144P1

CLAMP

2шт.

a5

PH42H01145P1

CLAMP

2шт.

a6

PX42H01082P1

CLAMP

4шт.

a7

PX43H01017P1

CLAMP

2шт.

a8

ZS18C08040

SCREW,Hex, M8 x 40mm

CAP

12шт.

a9

ZW26X08000

LOCK WASHER

12шт.

PY43H00019F1

KIT

HYD LINES, ARM

1шт.

b1

PY43H01017P1

TUBE

2шт.

b2

HX55L08072DY

HOSE ASSY.

2шт.

b3

PF25V00001F1

VALVE

ASSY, STOP

2шт.

b3-1

PF25V00001S001

BODY

Valve, (with 1/2" Pipe Thread)

1шт.

b3-2

PF25V00001S002

SHAFT

1шт.

b3-3

PF25V00001S003

PLATE

1шт.

b3-4

ZR16X03000

SNAP RING

1шт.

b3-5

ZP26D05010

PIN

SPRING

1шт.

b3-6

ZD12G02500

O-RING,24.40mm ID x 30.60mm OD x 3.10mm

2шт.

b3-7

ZD12G03000

O-RING,29.40mm ID x 35.60mm OD x 3.10mm

1шт.

b3-8

ZD75G03000

BACK-UP RING

1шт.

b3-9

ZD75G02500

BACK-UP RING

1шт.

b4

HH25S08008G1

HYD CONNECTOR

2шт.

b5

ZE72X08000

PLUG

2шт.

b6

PX43H01017P1

CLAMP

2шт.

b7

ZS18C08040

SCREW,Hex, M8 x 40mm

CAP

4шт.

b8

ZS18C10020

SCREW,Hex, M10 x 20mm

Cap

4шт.

b9

ZW26X08000

LOCK WASHER

4шт.

b10

ZW26X10000

LOCK WASHER

4шт.
