(04-003) - HYDRAULIC LINES, BOOM 2.79M (9FT 2IN)

Запчасти Case CX50B (04-003) - HYDRAULIC LINES, BOOM 2.79M (9FT 2IN) Attachments

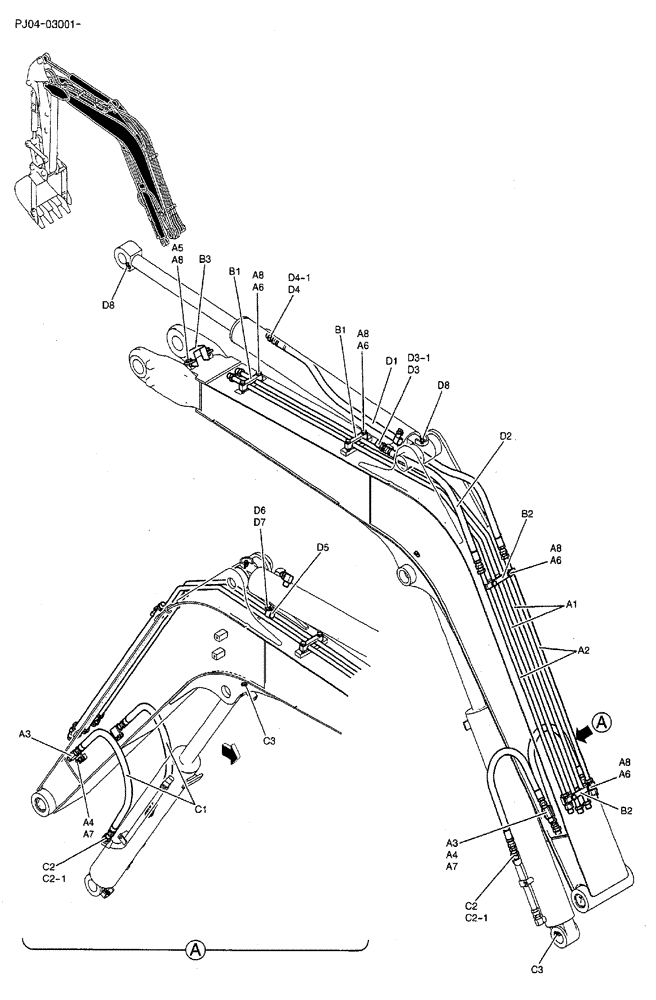

Схема запчастей Case CX50B - (04-003) - HYDRAULIC LINES, BOOM 2.79M (9FT 2IN) Attachments
d8
a2
b2
c2
a8
c2-1
a6
a4
a5
c3
a8
c3
d2
d4
a4
a1
d6
a8
d7
b3
a3
b1
c1
d4-1
a6
b1
a8
a3
c2-1
d3
b2
a6
d3-1
a7
d1
a7
c2
a8
d5
d8
a6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PY42H00029F1

HYD LINES, BOOM 2.79M

1шт.

a1

PY42H01092P2

TUBE

TUBE

2шт.

a2

PY42H01093P1

TUBE

TUBE

2шт.

a3

PH42H01034P1

TUBE

2шт.

a4

ZS18C08016

SCREW,Hex, M8 x 16mm

CAPSCREW

4шт.

a5

ZS18C10020

SCREW,Hex, M10 x 20mm

Cap

2шт.

a6

ZS18C10040

SCREW,Hex, M10 x 40mm

CAP

8шт.

a7

ZW26X08000

LOCK WASHER

Lock

4шт.

a8

ZW26X10000

LOCK WASHER

10шт.

PY42H00031F1

HYD LINES, BOOM

1шт.

b1

PH42H01151P1

CLAMP

2шт.

b2

PH42H01144P1

CLAMP

2шт.

b3

PH42H01146P1

CLAMP

1шт.

PY42H00032F1

HYD LINES, CYLINDER

1шт.

c1

PH42H01153D5

HOSE ASSY.

2шт.

c2

HH25S08008G1

HYD CONNECTOR

CONNECTOR

2шт.

c2-1

ZD12P01800

O-RING

1шт.

c3

ZG91V02000

LUBE NIPPLE,67 Degree x 1/8" PT

2шт.

PY42H00027F1

HYD LINES, CYLINDER

1шт.

d1

PH42H01153D6

HOSE,12.7mm ID x 1430mm L

1шт.

d2

PH42H01152D1

HOSE,12.7mm ID x 660mm L

1шт.

d3

HH35S08008G1

90 ELBOW

1шт.

d3-1

ZD12P01800

O-RING

1шт.

d4

HH25S08008G1

HYD CONNECTOR

1шт.

d4-1

ZD12P01800

O-RING

1шт.

d5

ZC46X22011

CLIP

1шт.

d6

ZS18C10016

SCREW,Hex, M10 x 16mm

CAP

1шт.

d7

ZW26X10000

LOCK WASHER

1шт.

d8

ZG91U02000

LUBE NIPPLE

2шт.
