(HC012) - VALVE ASSEMBLY, CONTROL (BUCKET)

Запчасти Case CX50B (HC012) - VALVE ASSEMBLY, CONTROL (BUCKET) (35) - HYDRAULIC SYSTEMS

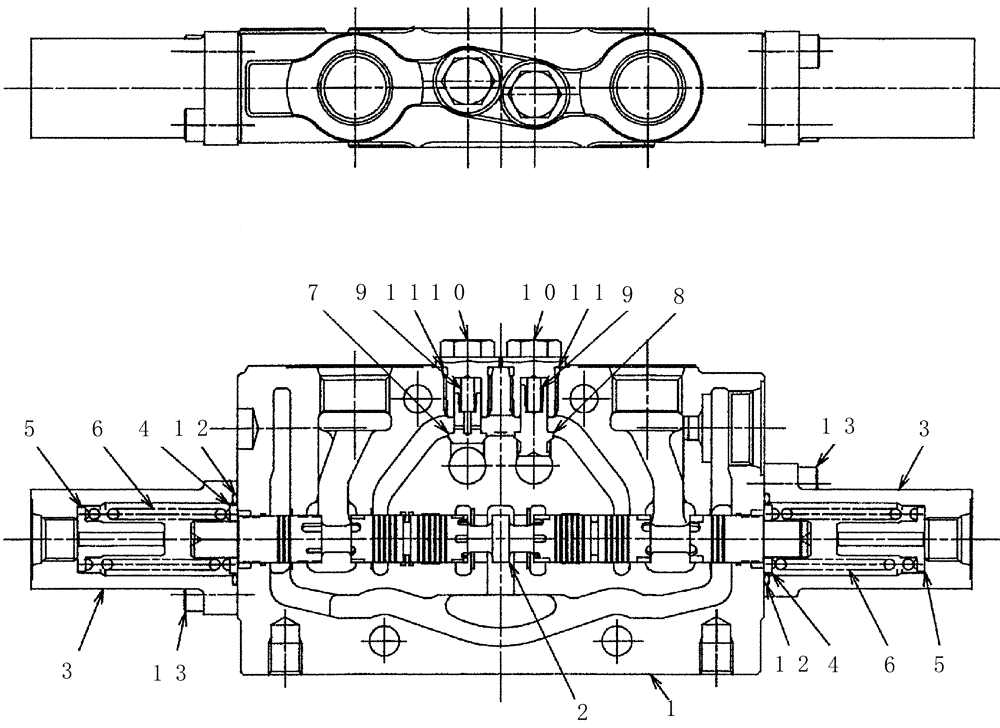

Схема запчастей Case CX50B - (HC012) - VALVE ASSEMBLY, CONTROL (BUCKET) (35) - HYDRAULIC SYSTEMS
11
13
13
5
6
12
7
3
4
2
10
5
3
4
1
9
12
8
11
9
10
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PH30V00053F1

VALVE

Assy, Control (bucket)

1шт.

1

NSS

NOT SOLD SEPARAT

Housing

1шт.

2

NSS

NOT SOLD SEPARAT

Spool

1шт.

3

PH30V00053S003

CAP

2шт.

4

2436R919S10

SEAT

Spring

2шт.

5

PH30V00053S005

VALVE SEAT

Seat

2шт.

6

PH30V00053S006

SPRING

2шт.

7

PH30V00053S007

POPPET

1шт.

8

PH30V00053S008

POPPET

1шт.

9

PH30V00053S009

SPRING

2шт.

10

PH30V00053S010

PLUG

2шт.

11

2436U1192S19

O-RING

2шт.

12

2436R668S3

O-RING

2шт.

13

ZS23C06018

SCREW,Hex Socket Head, M6 x 18mm

Cap

4шт.
