(HC004) - VALVE ASSEMBLY, CONTROL (ARM CONFLUENCE)

Запчасти Case CX50B (HC004) - VALVE ASSEMBLY, CONTROL (ARM CONFLUENCE) (35) - HYDRAULIC SYSTEMS

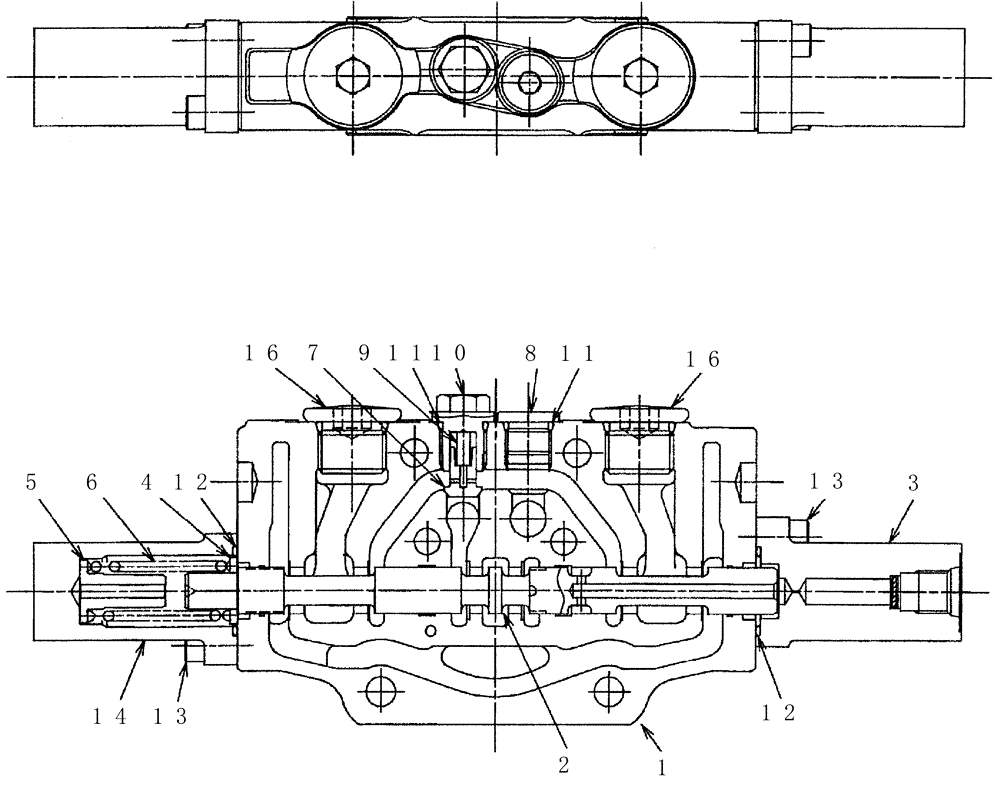

Схема запчастей Case CX50B - (HC004) - VALVE ASSEMBLY, CONTROL (ARM CONFLUENCE) (35) - HYDRAULIC SYSTEMS
13
14
5
10
1
7
6
16
12
12
3
11
8
11
13
2
9
16
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PH30V00061F1

VALVE

Assy, Control (arm Confluence)

1шт.

1

NSS

NOT SOLD SEPARAT

Housing

1шт.

2

NSS

NOT SOLD SEPARAT

Spool

1шт.

3

PH30V00061S003

1шт.

4

2436R919S10

SEAT

Spring

1шт.

5

PH30V00053S005

VALVE SEAT

Seat

1шт.

6

PH30V00053S006

SPRING

1шт.

7

PH30V00053S007

POPPET

1шт.

8

PH30V00055S007

PLUG

1шт.

9

PH30V00053S009

SPRING

1шт.

10

PH30V00053S010

PLUG

1шт.

11

2436U1192S19

O-RING

2шт.

12

2436R668S3

O-RING

2шт.

13

ZS23C06018

SCREW,Hex Socket Head, M6 x 18mm

Cap

4шт.

14

PH30V00061S014

CAP

1шт.

16

NSS

NOT SOLD SEPARAT

Plug Assy

2шт.
