(876-01[1]) - HYDRAULIC LINES, ARM 1.87M

Запчасти Case CX50B (876-01[1]) - HYDRAULIC LINES, ARM 1.87M (35) - HYDRAULIC SYSTEMS

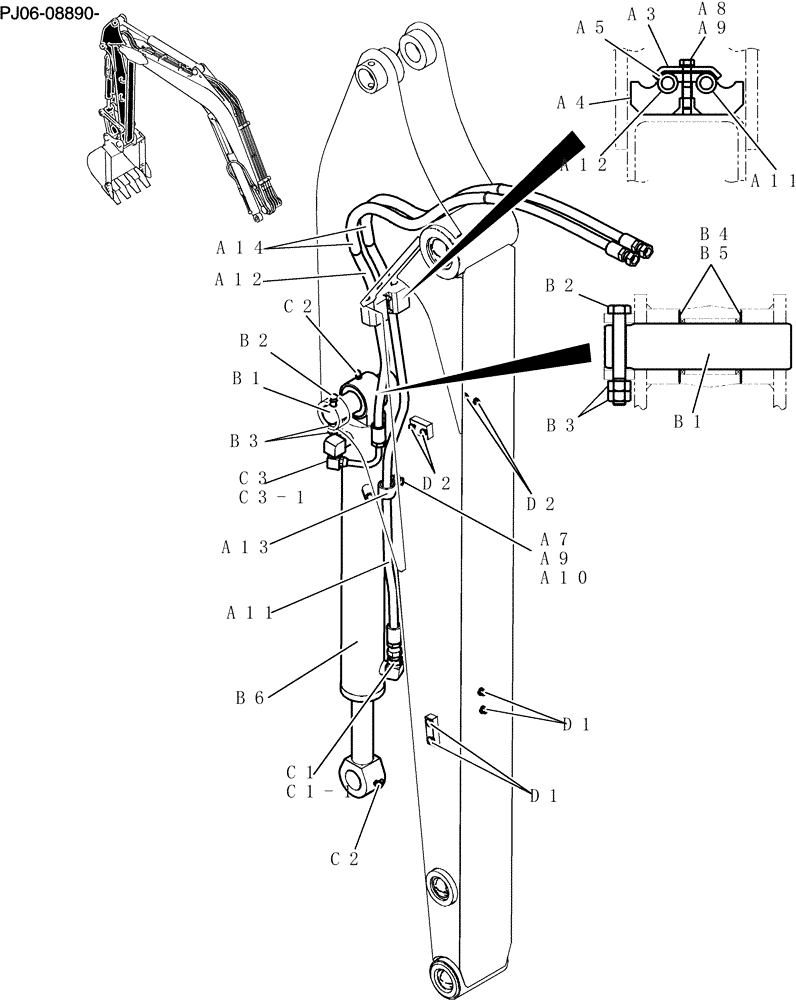

Схема запчастей Case CX50B - (876-01[1]) - HYDRAULIC LINES, ARM 1.87M (35) - HYDRAULIC SYSTEMS
c2
c1-1
a12
c3
b2
a9
a14
a10
b3
a5
a7
b5
b2
a8
a9
a3
d1
d2
b6
a11
b1
a4
c1
a13
a12
c3-1
b4
d1
b1
b3
a11
d2
c2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PY43H00025F1

Hyd, Arm

1шт.

a3

YJ43H01027P1

CLAMP

1шт.

a4

YJ43H01038P1

RUBBER

1шт.

a5

YJ43H01026P1

RUBBER

1шт.

a7

ZS18C08020

SCREW,Hex, M8 x 20mm

1шт.

a8

ZS18C08045

SCREW,Hex, M8 x 45mm

Cap

2шт.

a9

ZW26X08000

LOCK WASHER

Lock

3шт.

a10

ZW16H08000

WASHER

1шт.

a11

YJ42H01133DL

HOSE

1шт.

a12

PY43H01021D4

HOSE

1шт.

a13

ZC46X22011

CLIP

1шт.

a14

2414Z199D060

PROTECTIVE SLEEVE

Guard

2шт.

PH12B00103F1

Instal

1шт.

b1

PH12B01084P1

PIN

1шт.

b2

HS18C12090G1

SCREW

Cap

1шт.

b3

ZN18C12010

NUT

2шт.

b4

YJ12B01043P1

SHIM,0.5mm Thk

2шт.

b5

B16T0442D61

SHIM,47mm ID x 70mm OD x 0.9mm Thk

1шт.

b6

PY01V00047F1

CYLINDER

Cylinder Assy, Bucket

1шт.

See (C.P.M)

1шт.

PY43H00023F1

Hyd, Cylinder

1шт.

c1

HH25S08008G1

HYD CONNECTOR

1шт.

c1-1

ZD12P01800

O-RING

1шт.

c2

ZG91U02000

LUBE NIPPLE

2шт.

c3

HH35S08008G1

90 ELBOW

1шт.

c3-1

ZD12P01800

O-RING

1шт.

PX43H01011F1

1шт.

d1

PV02B01073D4

CAP

4шт.

d2

PV02B01073D2

CAP

4шт.
