(610-01[1]) - HYD LINES, ARM 1.56M

Запчасти Case CX50B (610-01[1]) - HYD LINES, ARM 1.56M (35) - HYDRAULIC SYSTEMS

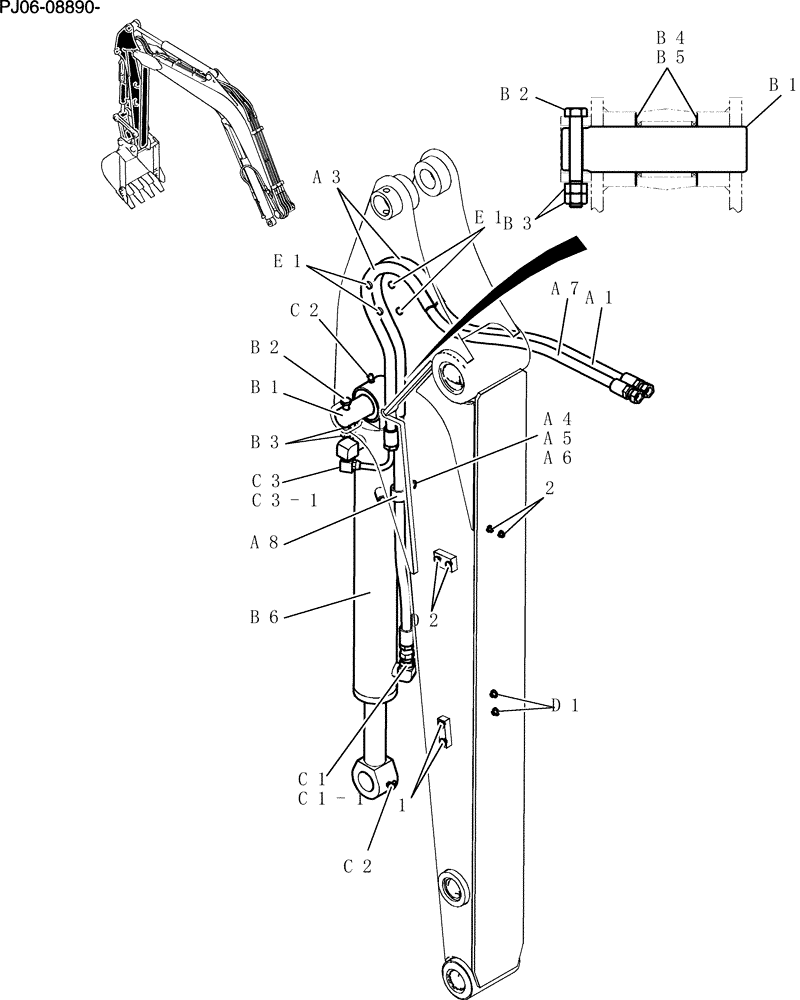

Схема запчастей Case CX50B - (610-01[1]) - HYD LINES, ARM 1.56M (35) - HYDRAULIC SYSTEMS
a4
b3
b4
c1-1
b1
e1
c1
c3-1
a3
e1
c3
2
a6
b3
b2
b2
a7
a1
a5
d2
d1
b6
b1
c2
1
c2
a8
b5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PY43H00024F1

Hyd, Arm

1шт.

a1

YJ42H01133DH

HOSE

1шт.

a3

2414Z199D100

PROTECTIVE SLEEVE

Hose

2шт.

a4

ZS18C08020

SCREW,Hex, M8 x 20mm

1шт.

a5

ZW26X08000

LOCK WASHER

Lock

1шт.

a6

ZW16H08000

WASHER

1шт.

a7

PY43H01021D2

HOSE,12.7mm ID x 1020mm L

1шт.

a8

ZC46X22011

CLIP

1шт.

PH12B00103F1

Instal

1шт.

b1

PH12B01084P1

PIN

1шт.

b2

HS18C12090G1

SCREW

Cap

1шт.

b3

ZN18C12010

NUT

2шт.

b4

YJ12B01043P1

SHIM,0.5mm Thk

2шт.

b5

B16T0442D61

SHIM,47mm ID x 70mm OD x 0.9mm Thk

1шт.

b6

PY01V00047F1

CYLINDER

Cylinder Assy, Bucket

1шт.

See (C.P.M)

1шт.

PY43H00023F1

Hyd, Cylinder

1шт.

c1

HH25S08008G1

HYD CONNECTOR

1шт.

c1-1

ZD12P01800

O-RING

1шт.

c2

ZG91U02000

LUBE NIPPLE

2шт.

c3

HH35S08008G1

90 ELBOW

1шт.

c3-1

ZD12P01800

O-RING

1шт.

PX43H01011F1

1шт.

d1

PV02B01073D4

CAP

4шт.

d2

PV02B01073D2

CAP

4шт.

PX43H01021F1

1шт.

e1

PX43H01022P1

CAP

4шт.
