(500-01[1]) - HYD LINES, BOOM 2.79M

Запчасти Case CX50B (500-01[1]) - HYD LINES, BOOM 2.79M (35) - HYDRAULIC SYSTEMS

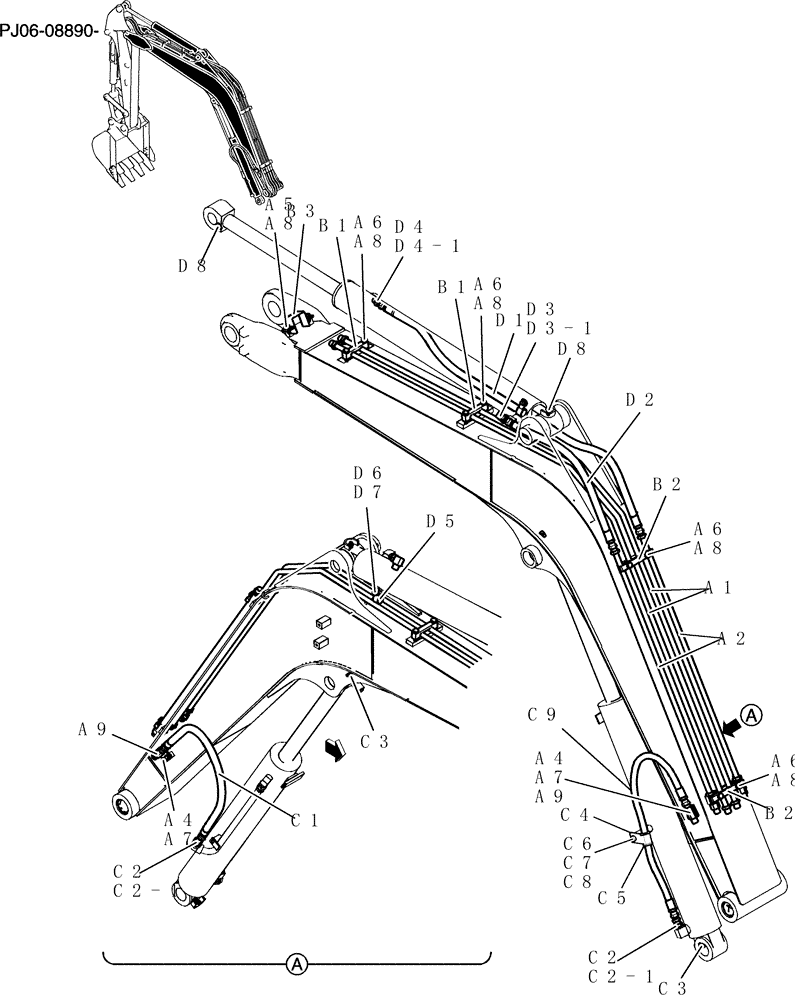

Схема запчастей Case CX50B - (500-01[1]) - HYD LINES, BOOM 2.79M (35) - HYDRAULIC SYSTEMS
d2
d3
c5
c9
a4
d1
a1
c2
a5
a6
d4-1
a2
c8
c2
a8
c6
a7
a4
b3
c2-1
b1
c3
b2
c2-1
d6
d4
d8
d8
c1
a8
a6
c4
a6
d3-1
a8
c7
b2
c3
a8
a9
a7
a9
b1
a8
d7
a6
d5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PY42H00049F1

Hyd, Boom

1шт.

a1

PY42H01092P2

TUBE

2шт.

a2

PY42H01093P1

TUBE

2шт.

a4

ZS18C08016

SCREW,Hex, M8 x 16mm

Cap

4шт.

a5

ZS18C10020

SCREW,Hex, M10 x 20mm

Cap

2шт.

a6

ZS18C10040

SCREW,Hex, M10 x 40mm

Cap

8шт.

a7

ZW26X08000

LOCK WASHER

Lock

4шт.

a8

ZW26X10000

LOCK WASHER

10шт.

a9

PH42H01186P1

TUBE

Connector

2шт.

PY42H00059F1

Hyd, Boom

1шт.

b1

PH42H01151P1

CLAMP

2шт.

b2

PH42H01144P1

CLAMP

2шт.

b3

PY42H01142P1

Clamp

1шт.

PY42H00050F1

Hyd, Cylinder

1шт.

c1

PH42H01153D5

HOSE ASSY.

1шт.

c2

HH25S08008G1

HYD CONNECTOR

2шт.

c2-1

ZD12P01800

O-RING

1шт.

c3

ZG91V02000

LUBE NIPPLE,67 Degree x 1/8" PT

Grease

2шт.

c4

ZC46X31014

CLIP

1шт.

c5

PY42H01135P1

BUSHING

1шт.

c6

ZW16X10000

WASHER

1шт.

c7

ZS18C10020

SCREW,Hex, M10 x 20mm

Cap

1шт.

c8

ZW26X10000

LOCK WASHER

1шт.

c9

PH42H01153D8

HOSE

1шт.

PY42H00027F1

Hyd, Cylinder

1шт.

d1

PH42H01153D6

HOSE,12.7mm ID x 1430mm L

1шт.

d2

PH42H01152D1

HOSE,12.7mm ID x 660mm L

1шт.

d3

HH35S08008G1

90 ELBOW

1шт.

d3-1

ZD12P01800

O-RING

1шт.

d4

HH25S08008G1

HYD CONNECTOR

1шт.

d4-1

ZD12P01800

O-RING

1шт.

d5

ZC46X22011

CLIP

1шт.

d6

ZS18C10016

SCREW,Hex, M10 x 16mm

Cap

1шт.

d7

ZW26X10000

LOCK WASHER

1шт.

d8

ZG91U02000

LUBE NIPPLE

Grease

2шт.
