(570-01[1]) - LIGHT INSTA, BOOM

Запчасти Case CX50B (570-01[1]) - LIGHT INSTA, BOOM (55) - ELECTRICAL SYSTEMS

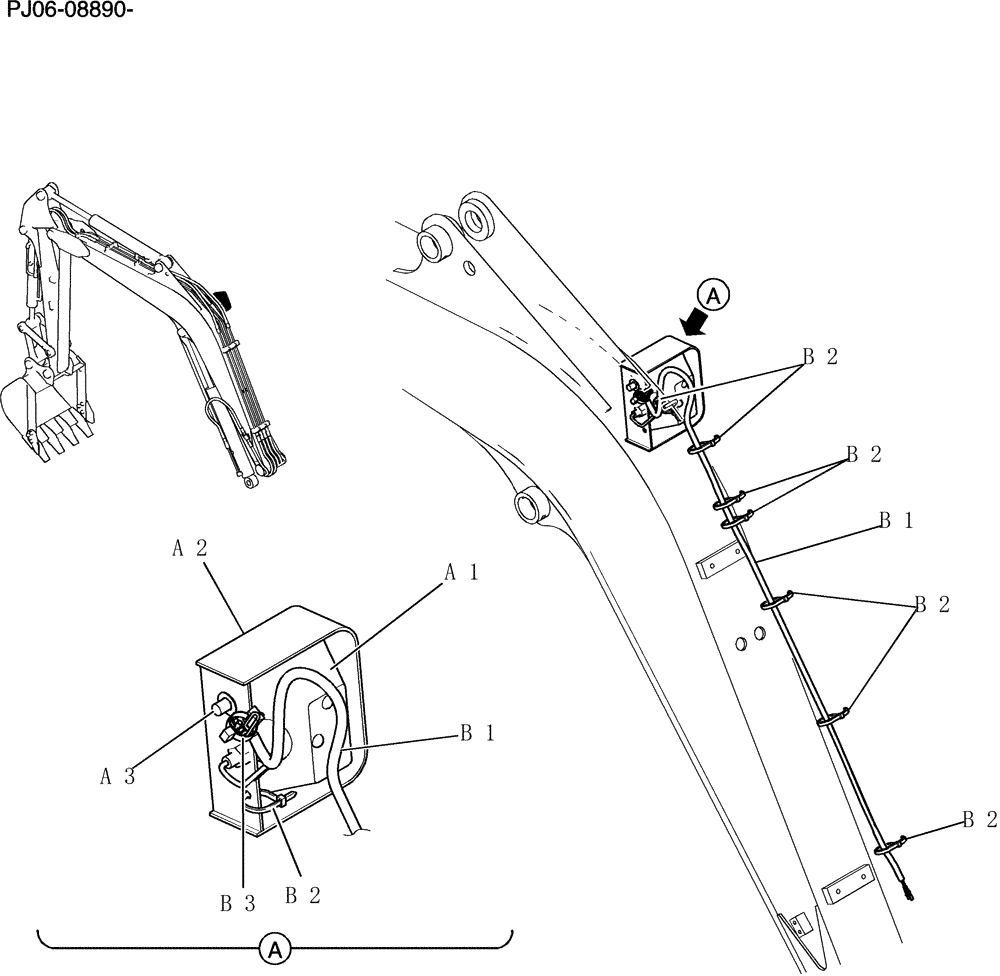

Схема запчастей Case CX50B - (570-01[1]) - LIGHT INSTA, BOOM (55) - ELECTRICAL SYSTEMS
b3
a3
b1
b2
b2
a1
b2
b1
b2
b2
a2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PW80E00011F1

1шт.

a1

PM80S00008F1

LIGHT

Assy (See Fig no.216-01-1)

1шт.

a2

PW80E01014P1

1шт.

a3

ZM73C12020

BOLT,M12x20mm - Course Thread

Sems

2шт.

PH15E00004F1

Boom

1шт.

b1

PM15E01012D4

HARNESS

1шт.

b2

PY01P01043D3

CABLE TIE,188mm L

8шт.

b3

YN03E01001D5

CLIP

1шт.
