(325-01[1]) - HARNESS ASSY, ENGINE

Запчасти Case CX50B (325-01[1]) - HARNESS ASSY, ENGINE (55) - ELECTRICAL SYSTEMS

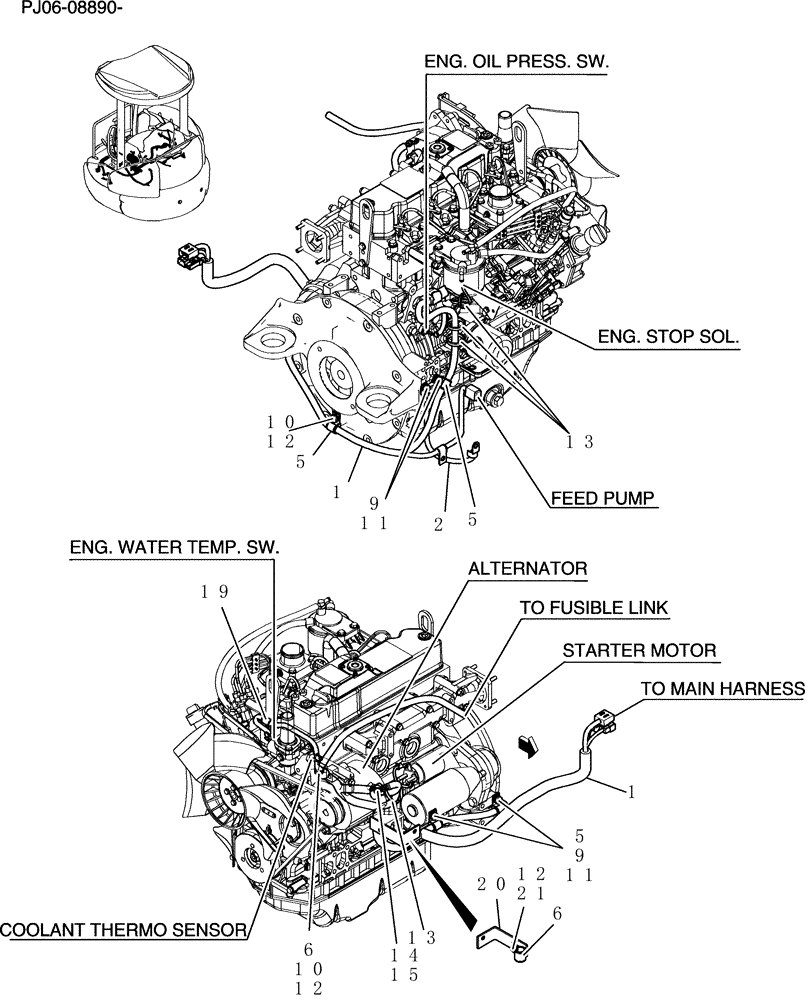

Схема запчастей Case CX50B - (325-01[1]) - HARNESS ASSY, ENGINE (55) - ELECTRICAL SYSTEMS
1
6
12
10
10
12
5
21
1
9
12
9
13
13
5
20
2
15
11
14
5
11
19
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PH16E00003F1

ELECTRIC CABLE

Engine

1шт.

1

PH16E01011P3

HARNESS

1шт.

2

PW13E01043D1

CABLE,320mm L

1шт.

5

EW02E01015D6

CLIP

4шт.

6

EW02E01015D8

CLIP

2шт.

9

ZS18C10020

SCREW,Hex, M10 x 20mm

Cap

4шт.

10

ZS18C08012

SCREW,Hex, M8 x 12mm

Cap

2шт.

11

ZW16X10000

WASHER

4шт.

12

ZW16X08000

WASHER,8mm ID x 17mm OD x 1.6mm Thk

3шт.

13

PY01P01043D4

CABLE TIE,4.80mm W x 251mm L

4шт.

14

ZW16X06000

WASHER

1шт.

15

ZN18C06005

NUT

1шт.

19

EW02E01015D4

CLIP

1шт.

20

PM16E01023P1

PLATE

1шт.

21

ZS18C08016

SCREW,Hex, M8 x 16mm

Cap

1шт.
