(312-72[1]) - ELEC ASSY, UPP ANGLE DOZER

Запчасти Case CX50B (312-72[1]) - ELEC ASSY, UPP ANGLE DOZER (55) - ELECTRICAL SYSTEMS

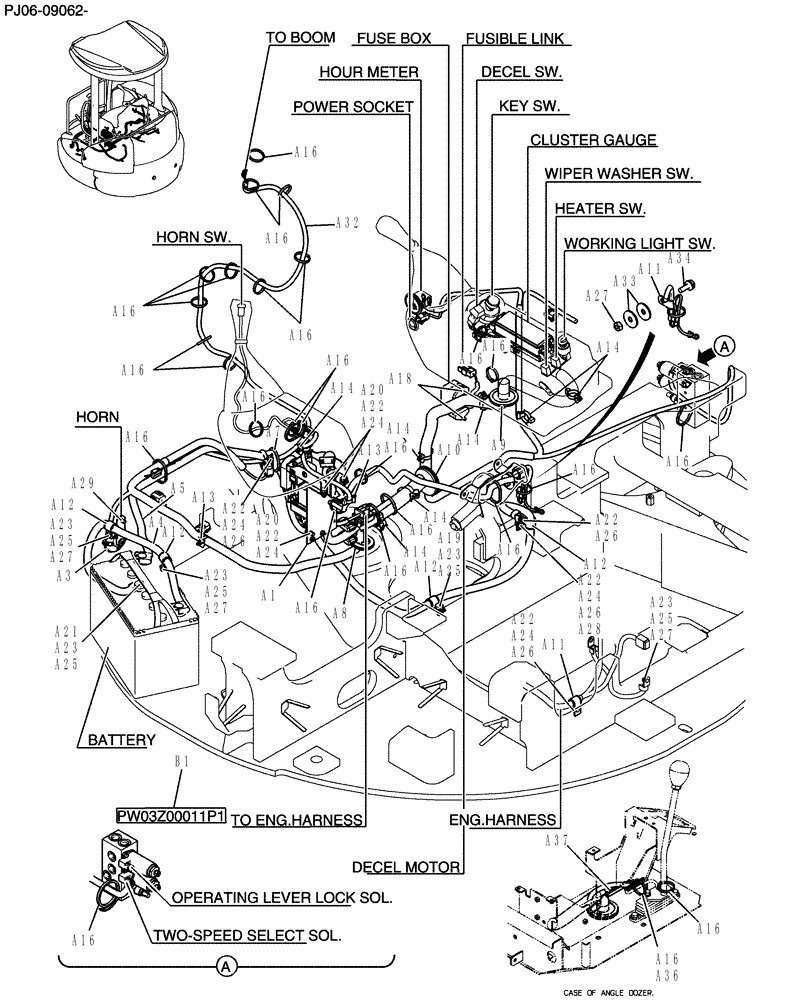

Схема запчастей Case CX50B - (312-72[1]) - ELEC ASSY, UPP ANGLE DOZER (55) - ELECTRICAL SYSTEMS
a26
a24
a18
a14
a13
a16
b1
a16
a14
a12
a22
a33
a5
a16
a23
a11
a27
a16
a14
a16
a14
a12
a25
a27
a3
a23
a22
a4
a16
a16
a14
a20
a8
a22
a16
a22
a16
a11
a16
a26
a14
a22
a16
a7
a24
a16
a10
a16
a26
a12
a29
a1
a27
a13
a21
a37
a25
a28
a12
a24
a16
a20
a23
a16
a16
a22
a25
a25
a16
a25
a24
a16
a23
a23
a36
a24
a16
a16
a32
a19
a9
a26
a34
a27
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PH03E00011F1

Upp

1шт.

a1

PH24E00036F2

KIT

Relay Assy (See fig no.327-01-1)

1шт.

a3

PY53S00002P1

HORN

1шт.

a4

PH13E01081P1

CABLE

1шт.

a5

PH13E01082P1

CABLE

1шт.

a7

PH13E01071P1

GROMMET

1шт.

a8

PH13E01072P1

GROMMET

1шт.

a9

PW13E01076P1

GROMMET

1шт.

a10

PW13E01060P1

GROMMET

1шт.

a11

EW02E01015D4

CLIP

2шт.

a12

EW02E01015D8

CLIP

4шт.

a13

YN03E01001D4

CLIP,33mm L

2шт.

a14

YN03E01001D5

CLIP

6шт.

a16

PY01P01043D5

CABLE TIE,301mm L

25шт.

a18

ZM61C06020

BOLT

Sems

2шт.

a19

ZS18C10020

SCREW,Hex, M10 x 20mm

Cap

1шт.

a20

ZS18C08016

SCREW,Hex, M8 x 16mm

Cap

3шт.

a21

ZS18C10016

SCREW,Hex, M10 x 16mm

Cap

1шт.

a22

ZW16X08000

WASHER,8mm ID x 17mm OD x 1.6mm Thk

7шт.

a23

ZW16X10000

WASHER

5шт.

a24

ZW26X08000

LOCK WASHER

Lock

6шт.

a25

ZW26X10000

LOCK WASHER

5шт.

a26

ZN18C08007

NUT

4шт.

a27

ZN18C10008

NUT

4шт.

a28

ZS18C08020

SCREW,Hex, M8 x 20mm

1шт.

a29

ZM11C08016

BOLT

Sems

1шт.

a32

PH14E01018D1

HARNESS

1шт.

a33

HY25X12040G1

WASHER

2шт.

a34

ZM73C10030

BOLT,M10x30mm - Course Thread

Sems

1шт.

a36

YN13E01375P1

CLIP,M8 x 8.20mm Shank

1шт.

a37

PM22C01020DA

SOFT TRIM

1шт.

b1

PW03Z00011P1

[ NOT IN ]

1шт.
