(07-005) - VALVE ASSY, CONTROL, P/N PY30V00039F1

Запчасти Case CX50B (07-005) - VALVE ASSY, CONTROL, P/N PY30V00039F1 (35) - HYDRAULIC SYSTEMS

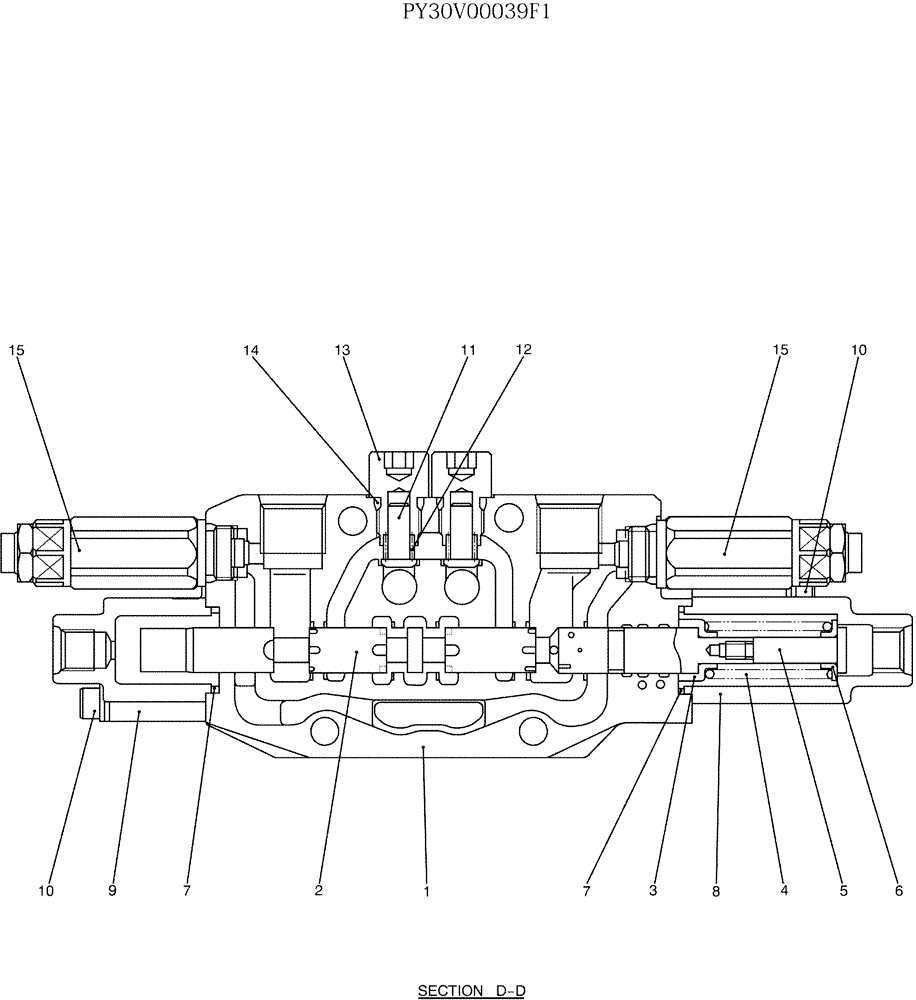

Схема запчастей Case CX50B - (07-005) - VALVE ASSY, CONTROL, P/N PY30V00039F1 (35) - HYDRAULIC SYSTEMS
15
9
6
13
2
1
1
4
11
10
10
7
8
3
12
5
7
15
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PY30V00039F1

VALVE SECTION

ASSY, CONTROL

1шт.

1

NSS

NOT SOLD SEPARAT

BODY

1шт.

2

NSS

NOT SOLD SEPARAT

SPOOL

1шт.

3

NSS

NOT SOLD SEPARAT

SEAT, SPRING

1шт.

4

NSS

NOT SOLD SEPARAT

SPRING

1шт.

5

NSS

NOT SOLD SEPARAT

BOLT, SPACER

1шт.

6

NSS

NOT SOLD SEPARAT

SEAT, SPRING

1шт.

7

PH30V00009S007

O-RING

2шт.

8

PH30V00009S008

COVER

CAP

1шт.

9

PH30V00009S011

COVER

CAP

1шт.

10

PH30V00009S019

CAPSCREW

CAP

4шт.

11

PH30V00003S006

POPPET

2шт.

12

PH30V00003S007

SPRING

2шт.

13

PH30V00009S015

PLUG

2шт.

14

ZD12P01100

O-RING

2шт.

15

PM22V00005F3

VALVE PRESSURE RELIE

VALVE ASSY, OVERLOAD RELIEF, SEE FIG. 07-015

2шт.

PY30V00039R100

REPAIR KIT

CONSIST OF REF. 2 X 1, 3 X 1, 4 X 1, 5 X 1, 6 X 1

1шт.
