(07-004) - VALVE ASSY, CONTROL, P/N PY30V00038F2

Запчасти Case CX50B (07-004) - VALVE ASSY, CONTROL, P/N PY30V00038F2 (35) - HYDRAULIC SYSTEMS

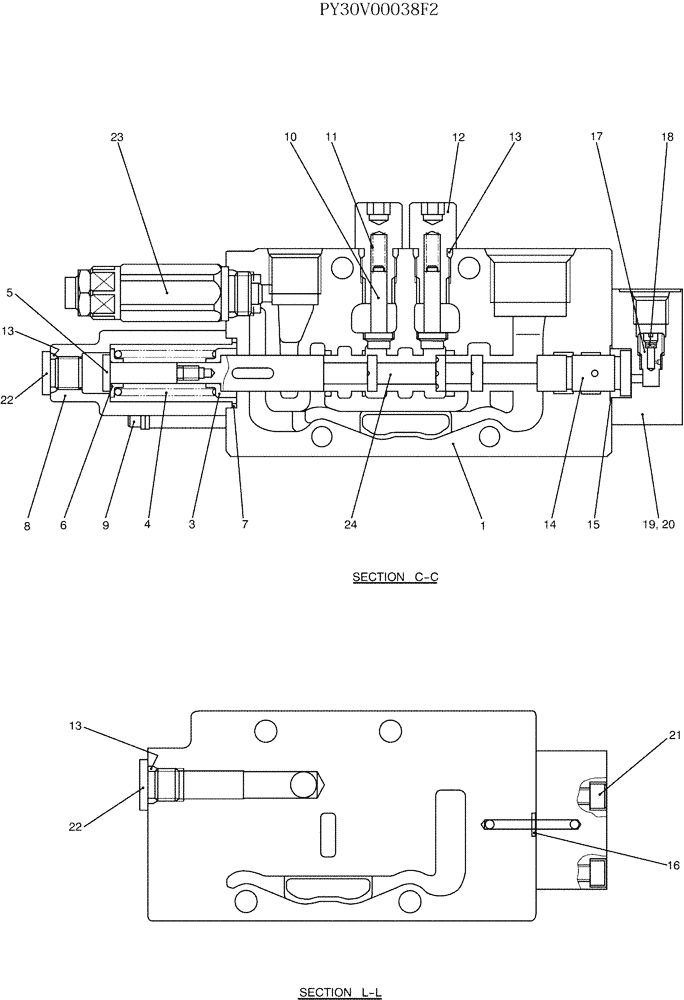

Схема запчастей Case CX50B - (07-004) - VALVE ASSY, CONTROL, P/N PY30V00038F2 (35) - HYDRAULIC SYSTEMS
6
8
4
19
23
1
22
16
17
20
13
13
12
10
7
22
3
13
5
14
11
15
2
9
24
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PY30V00038F2

VALVE SECTION

ASSY, CONTROL

1шт.

1

NSS

NOT SOLD SEPARAT

BODY

1шт.

3

NSS

NOT SOLD SEPARAT

SEAT, SPRING

1шт.

4

NSS

NOT SOLD SEPARAT

SPRING

1шт.

5

NSS

NOT SOLD SEPARAT

BOLT, SPACER

1шт.

6

NSS

NOT SOLD SEPARAT

SEAT, SPRING

1шт.

7

PH30V00009S007

O-RING

1шт.

8

PH30V00009S008

COVER

CAP

1шт.

9

PH30V00009S019

CAPSCREW

CAP

2шт.

10

PH30V00014S012

POPPET

2шт.

11

PH30V00014S013

SPRING

2шт.

12

PH30V00014S015

PLUG

2шт.

13

ZD12P01100

O-RING

4шт.

14

PY30V00038S014

PISTON

1шт.

15

PW30V01008S011

O-RING

1шт.

16

ZD12P00600

O-RING

1шт.

17

PX30V00050S018

ORIFICE

1шт.

18

PX30V00050S019

FILTER

1шт.

19

PY30V00038S019

BODY

1шт.

20

2436U1317S22

PLUG

1шт.

21

ZS23C06030

SCREW,Hex Socket Head, M6 x 30mm

CAP

3шт.

22

2436U1317S13

PLUG

2шт.

23

PH22V00003F5

VALVE

ASSY, RELIEF, SEE FIG. 07-013

1шт.

24

NSS

NOT SOLD SEPARAT

SPOOL

1шт.

PY30V00038R200

SPOOL

REPAIR KIT, CONSISTS OF REF. 3 X 1, 4 X 1, 5 X 1, 6 X 1, 24 X 1

1шт.
