(03-007) - HYDR LINES, ARM 1.56M

Запчасти Case CX50B (03-007) - HYDR LINES, ARM 1.56M (35) - HYDRAULIC SYSTEMS

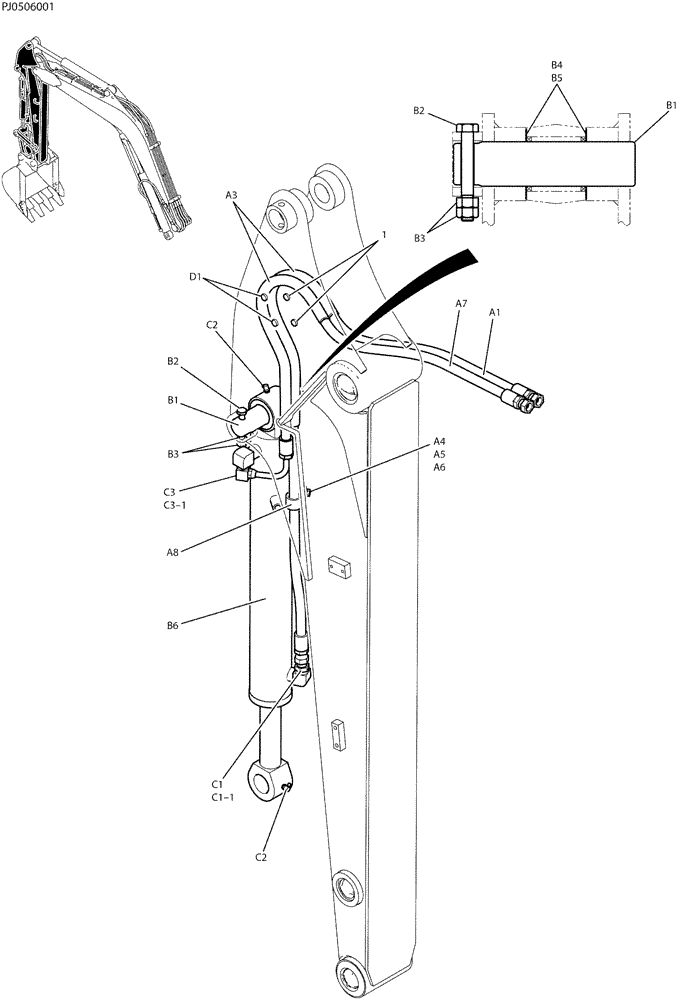

Схема запчастей Case CX50B - (03-007) - HYDR LINES, ARM 1.56M (35) - HYDRAULIC SYSTEMS
a8
d1
a4
b3
c2
b3
a1
a3
b2
b6
a6
c1-1
b2
b4
c1
a7
c3-1
b1
c3
b1b1
c2
a5
b5
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PY43H00024F1

HYD LINES, ARM

1шт.

a1

YJ42H01133DH

HOSE

HOSE

1шт.

a3

2414Z199D100

PROTECTIVE SLEEVE

HOSE

2шт.

a4

ZS18C08020

SCREW,Hex, M8 x 20mm

1шт.

a5

ZW26X08000

LOCK WASHER

Lock

1шт.

a6

ZW16H08000

WASHER

1шт.

a7

PY43H01021D2

HOSE,12.7mm ID x 1020mm L

HOSE

1шт.

a8

ZC46X22011

CLIP

1шт.

PH12B00086F1

CYLINDER INSTAL

1шт.

b1

PH12B01084P1

PIN

1шт.

b2

HS18C12090G1

SCREW

1шт.

b3

ZN18C12010

NUT

2шт.

b4

YJ12B01043P1

SHIM,0.5mm Thk

2шт.

b5

B16T0442D61

SHIM,47mm ID x 70mm OD x 0.9mm Thk

1шт.

b6

PY01V00044F1

CYLINDER

ASSY, BUCKET

1шт.

SEE (C.P.M)

1шт.

PY43H00023F1

HYD LINES, CYLINDER

1шт.

c1

HH25S08008G1

HYD CONNECTOR

1шт.

c1-1

ZD12P01800

O-RING

1шт.

c2

ZG91U02000

LUBE NIPPLE

2шт.

c3

HH35S08008G1

90 ELBOW

1шт.

c3-1

ZD12P01800

O-RING

1шт.

PX43H01021F1

CAP ASSY

1шт.

d1

PX43H01022P1

CAP

CAP

4шт.
