(03-003) - HYD LINES, BOOM 2.79M (NIBBLER AND BREAKER)

Запчасти Case CX50B (03-003) - HYD LINES, BOOM 2.79M (NIBBLER AND BREAKER) (35) - HYDRAULIC SYSTEMS

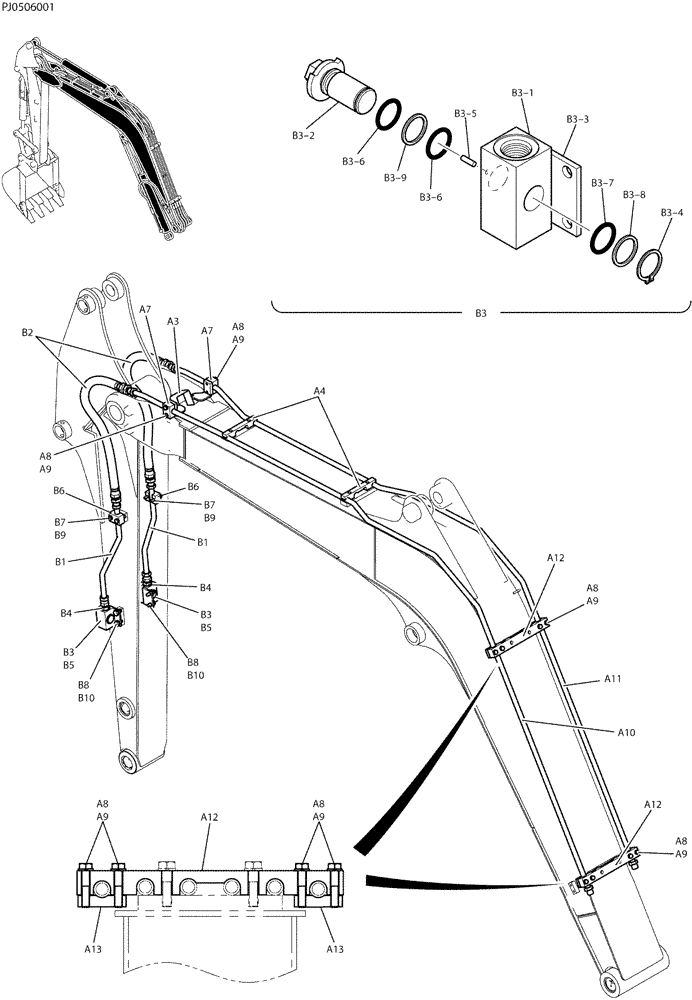

Схема запчастей Case CX50B - (03-003) - HYD LINES, BOOM 2.79M (NIBBLER AND BREAKER) (35) - HYDRAULIC SYSTEMS
a13
b6
b10
b5
b3-3
a9
b3-5
a12
b9
b3-6
a8
b3-8
a8
b8
b8
b3-1
b4
b9
b1
b1
a8
b3
b6
a8
a7
b2
a4
b3-2
a9
a8
a9
b3-9
a3
a11
a12
b3
b5
b7
a9
a9
a9
b7
a10
b3b3
a13
b3-7
b3-4
b10
b3-6
b4
a12
a7
a8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PY42H00051F1

HYD LINES, BOOM

1шт.

a3

PH42H01160P1

BRACKET

CLAMP

1шт.

a4

PH42H01144P1

CLAMP

2шт.

a7

PX43H01017P1

CLAMP

2шт.

a8

ZS18C08040

SCREW,Hex, M8 x 40mm

12шт.

a9

ZW26X08000

LOCK WASHER

12шт.

a10

PY42H01138P1

TUBE

TUBE

1шт.

a11

PY42H01139P1

TUBE

TUBE

1шт.

a12

PH42H01183P1

CLAMP

2шт.

a13

PX42H01175P1

CLAMP

CLAMP

4шт.

PY43H00019F1

KIT

HYD LINES, ARM

1шт.

b1

PY43H01017P1

TUBE

2шт.

b2

HX55L08072DY

HOSE ASSY.

2шт.

b3

PF25V00001F1

VALVE

ASSY, STOP

2шт.

b3-1

PF25V00001S001

BODY

Valve, (with 1/2" Pipe Thread)

1шт.

b3-2

PF25V00001S002

SHAFT

1шт.

b3-3

PF25V00001S003

PLATE

1шт.

b3-4

ZR16X03000

SNAP RING

SNAP

1шт.

b3-5

ZP26D05010

PIN

1шт.

b3-6

ZD12G02500

O-RING,24.40mm ID x 30.60mm OD x 3.10mm

2шт.

b3-7

ZD12G03000

O-RING,29.40mm ID x 35.60mm OD x 3.10mm

1шт.

b3-8

ZD75G03000

BACK-UP RING

1шт.

b3-9

ZD75G02500

BACK-UP RING

1шт.

b4

HH25S08008G1

HYD CONNECTOR

2шт.

b5

ZE72X08000

PLUG

2шт.

b6

PX43H01017P1

CLAMP

2шт.

b7

ZS18C08040

SCREW,Hex, M8 x 40mm

CAP

4шт.

b8

ZS18C10020

SCREW,Hex, M10 x 20mm

Cap

4шт.

b9

ZW26X08000

LOCK WASHER

Lock

4шт.

b10

ZW26X10000

LOCK WASHER

4шт.
