Запчасти Case CX50B (02-012) - HYD LINES, LOW (35) - HYDRAULIC SYSTEMS

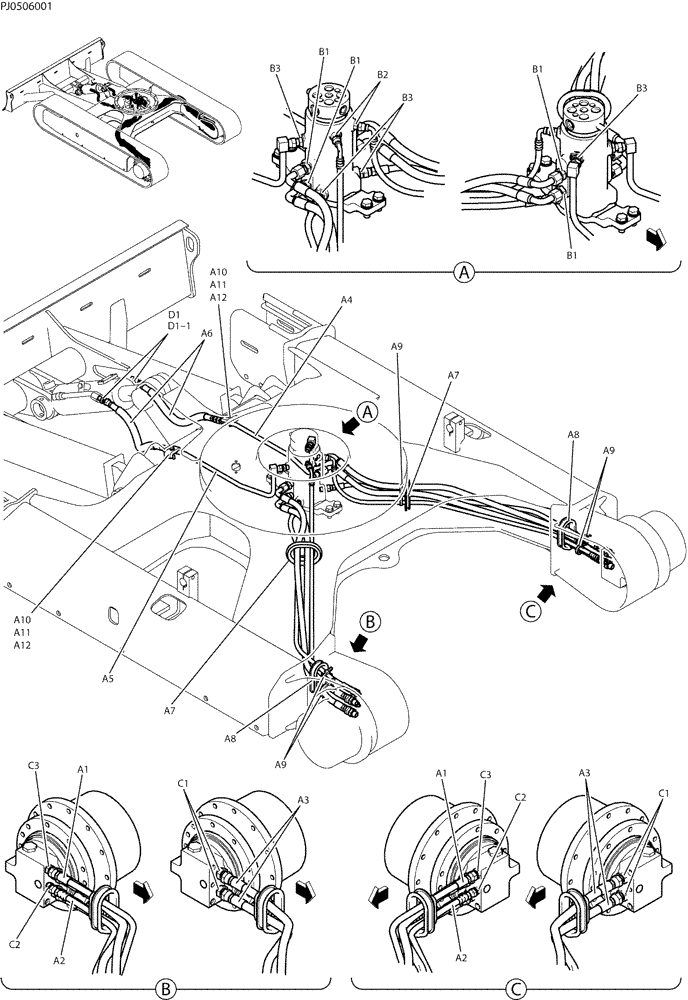

Схема запчастей Case CX50B - (02-012) - HYD LINES, LOW (35) - HYDRAULIC SYSTEMS
a2
a2
b1
a10
c3
a10
c1
a11
a7
a11
a3
a4
c1
a5
b1
c2
d1
b3
a8
a9
b3
a9
a8
a1
c2
a3
b2
a7
a1
a9
a12
d1-1
c3
b1
a6
b3
a12
b1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PY02H00011F1

HYD LINES, LOW

1шт.

a1

HX23L06110DY

HOSE,9.5mm ID x 1100mm L

2шт.

a2

HX33L04120DX

HOSE,6.3mm ID x 1200mm L

2шт.

a3

HX35L08115DX

HOSE,12.7mm ID x 1150mm L

4шт.

a4

PY02H01110P1

TUBE

1шт.

a5

PY02H01111P1

TUBE

1шт.

a6

PH02H01051D4

HOSE,9.5mm ID x 420mm L

2шт.

a7

PY02H01113P1

GROMMET

2шт.

a8

PH02H01109P1

GROMMET

2шт.

a9

PY01P01043D8

CABLE TIE,102mm L

6шт.

a10

ZC26X15009

CLAMP

2шт.

a11

ZS18C08040

SCREW,Hex, M8 x 40mm

CAP

2шт.

a12

ZW26X08000

LOCK WASHER

Lock

2шт.

PH19H00007F1

HYD LINES, SWIVEL

1шт.

b1

HH25S08008G1

HYD CONNECTOR

4шт.

b2

HH25S04004G1

HYD CONNECTOR

2шт.

b3

HH25S06006G1

HYD CONNECTOR

4шт.

PH12H00005F1

HYD LINES, PROPEL

1шт.

c1

HH25S08008G1

HYD CONNECTOR

4шт.

c2

HH25S04002G1

CONNECTION

2шт.

c3

HH25S06004G1

HYD CONNECTOR

2шт.

PH13H00002F1

LINE

HYD LINES, CYLINDER

1шт.

d1

HH25S06006G1

HYD CONNECTOR

2шт.

d1-1

ZD12P01400

O-RING

1шт.
