(01-047) - CONTROL LINES, REMOTE (HAND CONTROL)

Запчасти Case CX50B (01-047) - CONTROL LINES, REMOTE (HAND CONTROL) (35) - HYDRAULIC SYSTEMS

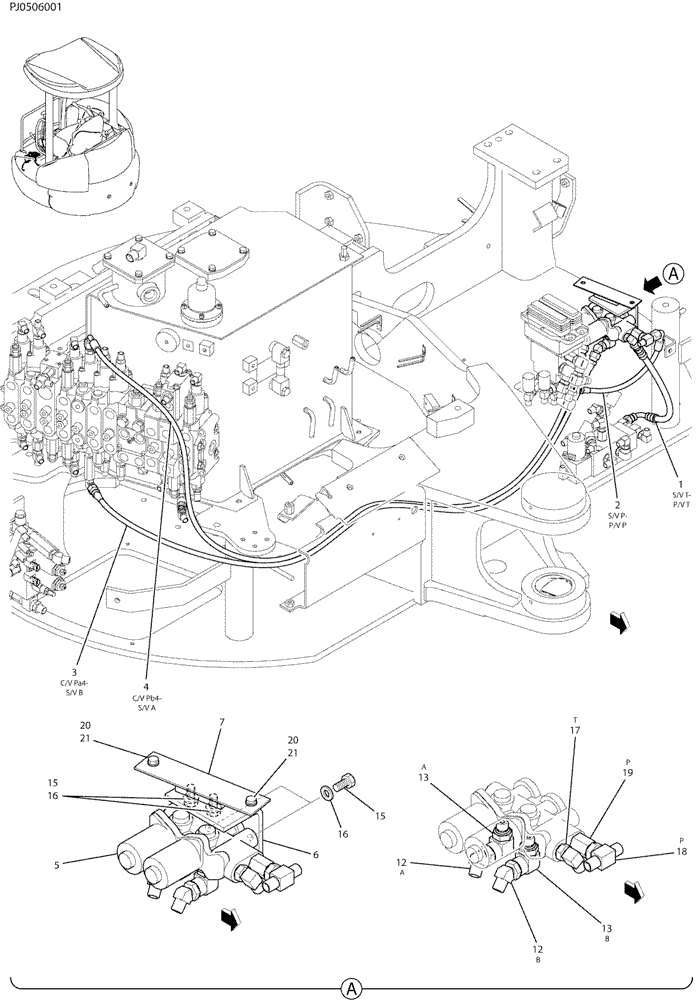

Схема запчастей Case CX50B - (01-047) - CONTROL LINES, REMOTE (HAND CONTROL) (35) - HYDRAULIC SYSTEMS
15
18
16
20
19
1
6
7
12
15
21
17
12
21
13
13
20
4
5
3
16
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PY64H00032F1

LINE

CONTROL, VALVE

1шт.

1

HX32L04028DX

HOSE

1шт.

2

HX34L04034DX

HOSE,6.3mm ID x 340mm L

1шт.

3

HX24L04160DX

HOSE

1шт.

4

HX24L04200DX

HOSE

1шт.

5

PY35V00005F2

VALVE

ASSY, SOLENOID (Used for Nibbler/Breaker Open/Close)

1шт.

SEE (C.P.M)

1шт.

6

PH64H01050P1

BRACKET

1шт.

7

PH64H01047P1

SUPPORT

1шт.

12

HH45S04004G2

45 ELBOW

2шт.

13

PV64H01042P1

ELBOW

2шт.

15

ZS18C10020

SCREW,Hex, M10 x 20mm

Cap

4шт.

16

ZW16H10000

WASHER

4шт.

17

HH35S04004G1

90 ELBOW

1шт.

18

HH55L04004G2

TEE

1шт.

19

HH25R04004G5

HYD CONNECTOR

1шт.

20

ZM22C08020

BOLT

CAP

2шт.

21

ZW16H08000

WASHER

2шт.
