(03-005) - LIGHT INSTAL (BOOM)

Запчасти Case CX50B (03-005) - LIGHT INSTAL (BOOM) (55) - ELECTRICAL SYSTEMS

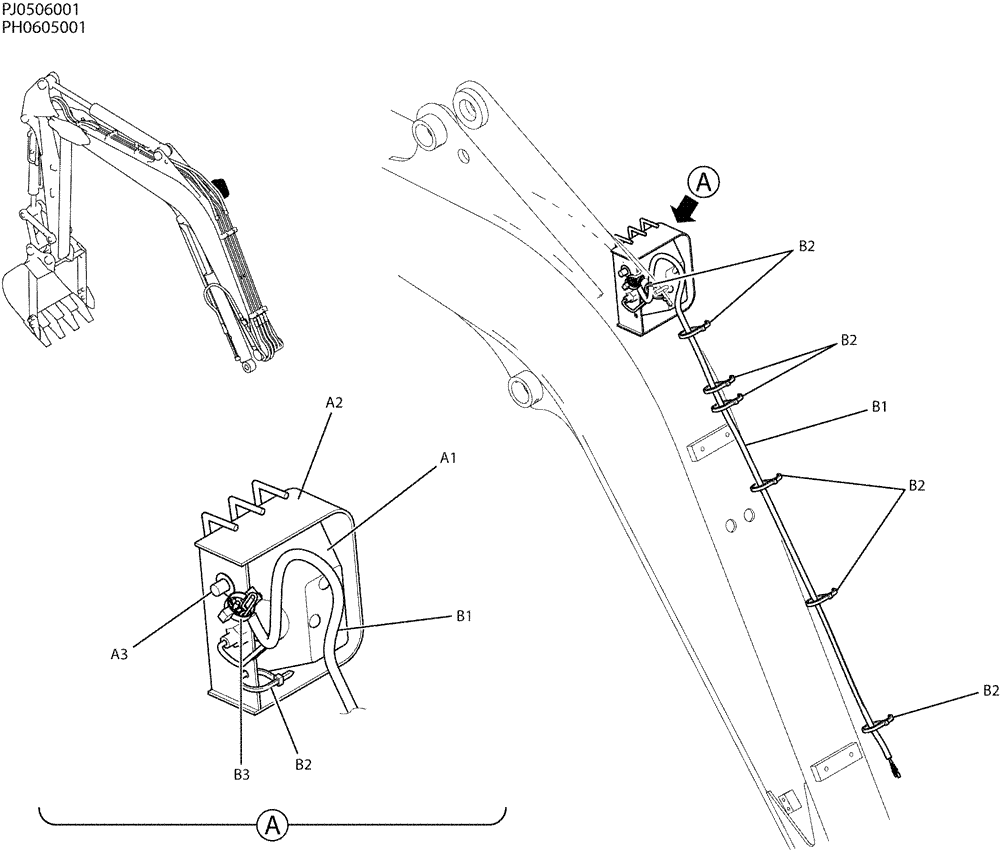

Схема запчастей Case CX50B - (03-005) - LIGHT INSTAL (BOOM) (55) - ELECTRICAL SYSTEMS
b2
b1
a2
b2
b3
b2
b2
a3
b1
a1
b2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PW80E00012F1

LIGHT ASSY

1шт.

a1

PM80S00008F1

LIGHT

ASSY, SEE FIG. 01-067

1шт.

a2

PW80E01018P1

COVER

1шт.

a3

ZM73C12020

BOLT,M12x20mm - Course Thread

SEMS

1шт.

PH15E00004F1

HARNESS ASSY, BOOM

1шт.

b1

PM15E01012D4

HARNESS

1шт.

b2

PY01P01043D3

CABLE TIE,188mm L

8шт.

b3

YN03E01001D5

CLIP

1шт.
