(01-080) - ELEC ASSY, UPP

Запчасти Case CX50B (01-080) - ELEC ASSY, UPP (55) - ELECTRICAL SYSTEMS

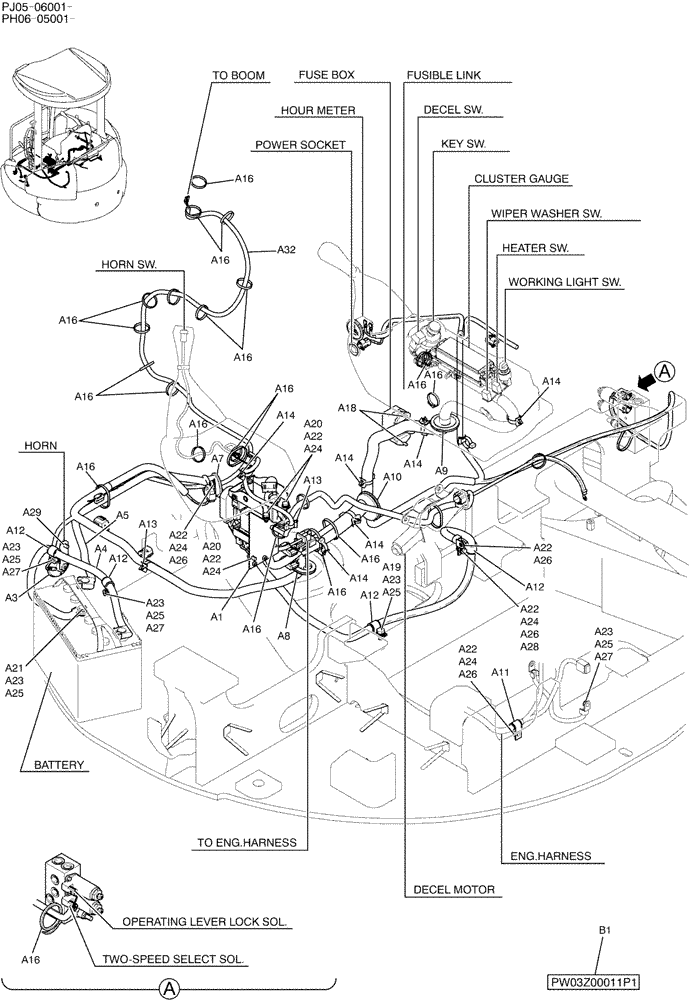

Схема запчастей Case CX50B - (01-080) - ELEC ASSY, UPP (55) - ELECTRICAL SYSTEMS
b1
a22
a16
a24
a24
a26
a25
a12
a16
a24
a20
a23
a25
a16
a20
a14
a14
a16
a12
a23
a16
a14
a22
a9
a11
a29
a19
a26
a27
a27
a16
a16
a23
a14
a25
a22
a14
a13
a5
a25
a7
a22
a32
a23
a24
a23
a12
a14
a4
a3
a18
a22
a24
a22
a8
a21
a28
a26
a16
a10
a16
a16
a16
a26
a16
a16
a13
a1
a12
a27
a25
a16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PH03E00006F1

ELEC ASSY, UPP

1шт.

a1

PH24E00032F1

RELAY

RELAY ASSY, SEE FIG. 01-085

1шт.

a3

PY53S00002P1

HORN

1шт.

a4

PH13E01079D1

CABLE

CABLE

1шт.

a5

PH13E01074D1

CABLE,2150mm L

1шт.

a7

PH13E01071P1

GROMMET

1шт.

a8

PH13E01072P1

GROMMET

1шт.

a9

PW13E01076P1

GROMMET

GROMMET

1шт.

a10

PW13E01060P1

GROMMET

1шт.

a11

EW02E01015D4

CLIP

1шт.

a12

EW02E01015D8

CLIP

4шт.

a13

YN03E01001D4

CLIP,33mm L

2шт.

a14

YN03E01001D5

CLIP

6шт.

a16

PY01P01043D5

CABLE TIE,301mm L

22шт.

a18

ZM61C06020

BOLT

SEMS

2шт.

a19

ZS18C10020

SCREW,Hex, M10 x 20mm

Cap

1шт.

a20

ZS18C08016

SCREW,Hex, M8 x 16mm

CAP

3шт.

a21

ZS18C10016

SCREW,Hex, M10 x 16mm

CAP

1шт.

a22

ZW16X08000

WASHER,8mm ID x 17mm OD x 1.6mm Thk

7шт.

a23

ZW16X10000

WASHER

5шт.

a24

ZW26X08000

LOCK WASHER

Lock

6шт.

a25

ZW26X10000

LOCK WASHER

5шт.

a26

ZN18C08007

NUT

4шт.

a27

ZN18C10008

NUT

3шт.

a28

ZS18C08020

SCREW,Hex, M8 x 20mm

1шт.

a29

ZM11C08016

BOLT

SEMS

1шт.

a32

PH14E01018D1

HARNESS

1шт.

b1

PW03Z00011P1

SCHEMATIC, ELEC

1шт.

NOT IN SERVICE

1шт.
