(03-018) - HYD LINES, ARM

Запчасти Case CX50B (03-018) - HYD LINES, ARM (35) - HYDRAULIC SYSTEMS

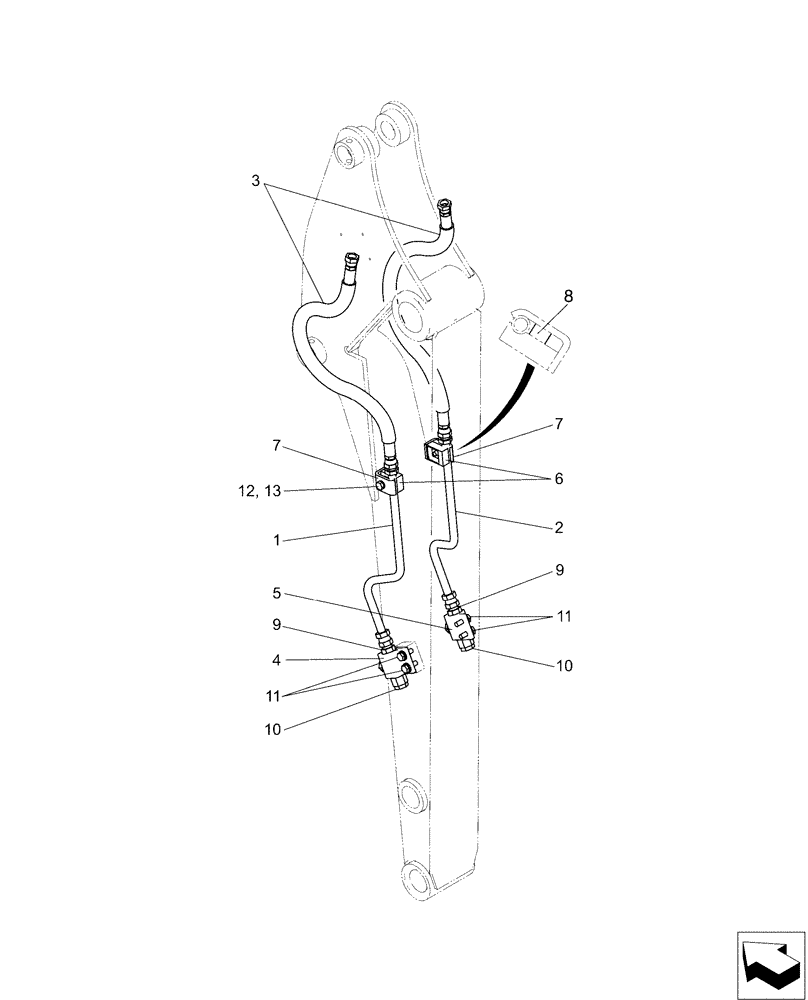

Схема запчастей Case CX50B - (03-018) - HYD LINES, ARM (35) - HYDRAULIC SYSTEMS
8
9
13
7
11
9
7
10
12
11
1
5
2
10
6
3
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PY43H00031F1

Arm 1.56m

1шт.

1

PY43H01037P1

HYD TUBE

1шт.

2

PY43H01038P1

HYD TUBE

1шт.

3

HX55L08078DY

HYDRAULIC HOSE

2шт.

4

YN25V00011F1

VALVE

Stop

1шт.

5

YN25V00012F1

VALVE

Stop

1шт.

6

PV42H01133P2

CLAMP

2шт.

7

PV42H01134P1

CLAMP

2шт.

8

PV42H01137P1

SPACER

2шт.

9

HH25S08008G1

HYD CONNECTOR

2шт.

10

ZE72X08000

PLUG

2шт.

11

ZM73C10030

BOLT,M10x30mm - Course Thread

Sems

4шт.

12

ZS18C10035

SCREW,Hex, M10 x 35mm

Cap

2шт.

13

ZW26X10000

LOCK WASHER

2шт.
