(01-053[02]) - CONTROL LINES, PROPEL, SWING

Запчасти Case CX50B (01-053[02]) - CONTROL LINES, PROPEL, SWING (35) - HYDRAULIC SYSTEMS

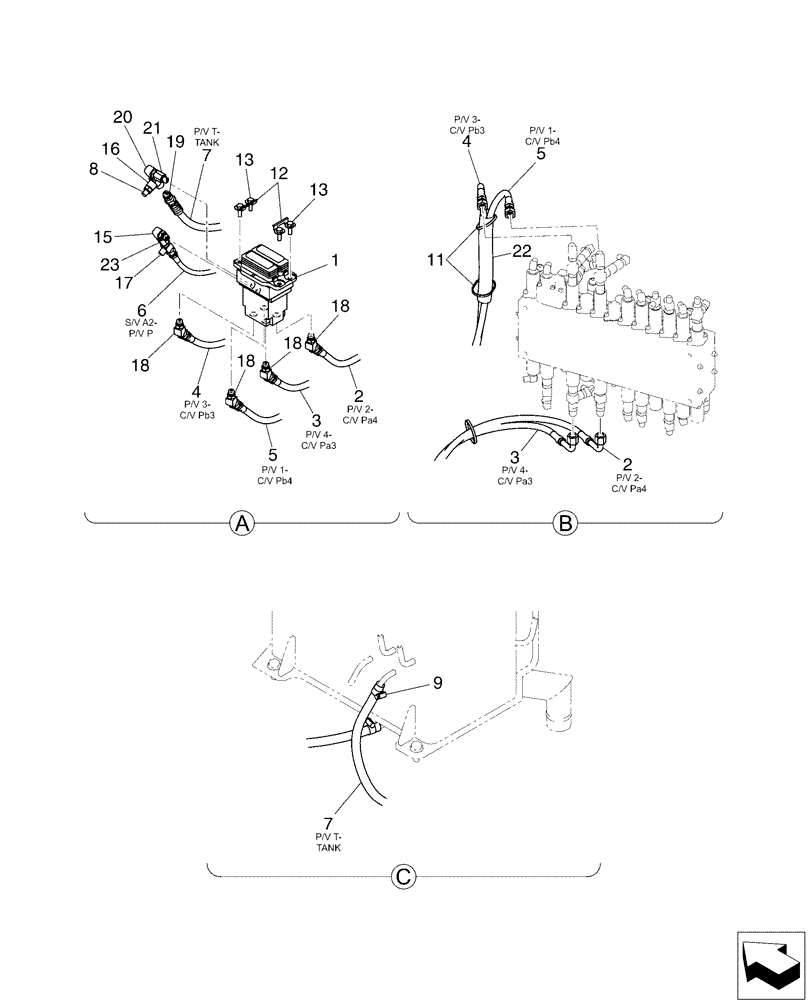

Схема запчастей Case CX50B - (01-053[02]) - CONTROL LINES, PROPEL, SWING (35) - HYDRAULIC SYSTEMS
18
1
3
18
19
17
12
2
16
4
22
23
18
5
4
13
13
7
5
15
187
8
11
2
7
20
21
6
9
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

PM30V00019F7

PILOT VALVE

1шт.

2

HX34L06145DX

HYDRAULIC HOSE

1шт.

3

HX34L06140DX

HOSE

1шт.

4

HX24L06200DX

HOSE

1шт.

5

HX24L06190DX

HOSE

1шт.

6

HX24L04165DX

HOSE

1шт.

7

PW68H01023DG

HOSE,9.5mm ID x 1000mm L

1шт.

8

HH25S04004G1

HYD CONNECTOR

1шт.

9

ZC16X01800

CLIP

1шт.

10

PY01P01043D8

CABLE TIE,102mm L

3шт.

11

PY01P01043D6

CABLE TIE,4.80mm W x 383mm L

3шт.

12

PW62H01003P1

PLATE

2шт.

13

ZS18C08025

SCREW,Hex, M8 x 25mm

Cap

4шт.

14

PH62H01001P1

GROMMET

2шт.

15

PH62H01003P1

ELBOW

1шт.

16

HH55Q04004G1

TEE,1/4" ORB x 1/4" JIC x 1/4" JIC

1шт.

17

HH55L04004G1

TEE

1шт.

18

HH45S06004G1

45 ELBOW

4шт.

19

HH25S06004G3

HYD CONNECTOR

1шт.

20

2444Z2894

90 ELBOW

1шт.

21

2444Z2525

HYD CONNECTOR

1шт.

22

2414Z199D30

PROTECTIVE SLEEVE

1шт.

23

PH62H01004P1

HYD CONNECTOR

1шт.
