(07-036) - PUMP ASSY, GEAR (PH10V00011F1)

Запчасти Case CX50B (07-036) - PUMP ASSY, GEAR (PH10V00011F1) ELECTRICAL AND HYDRAULIC COMPONENTS

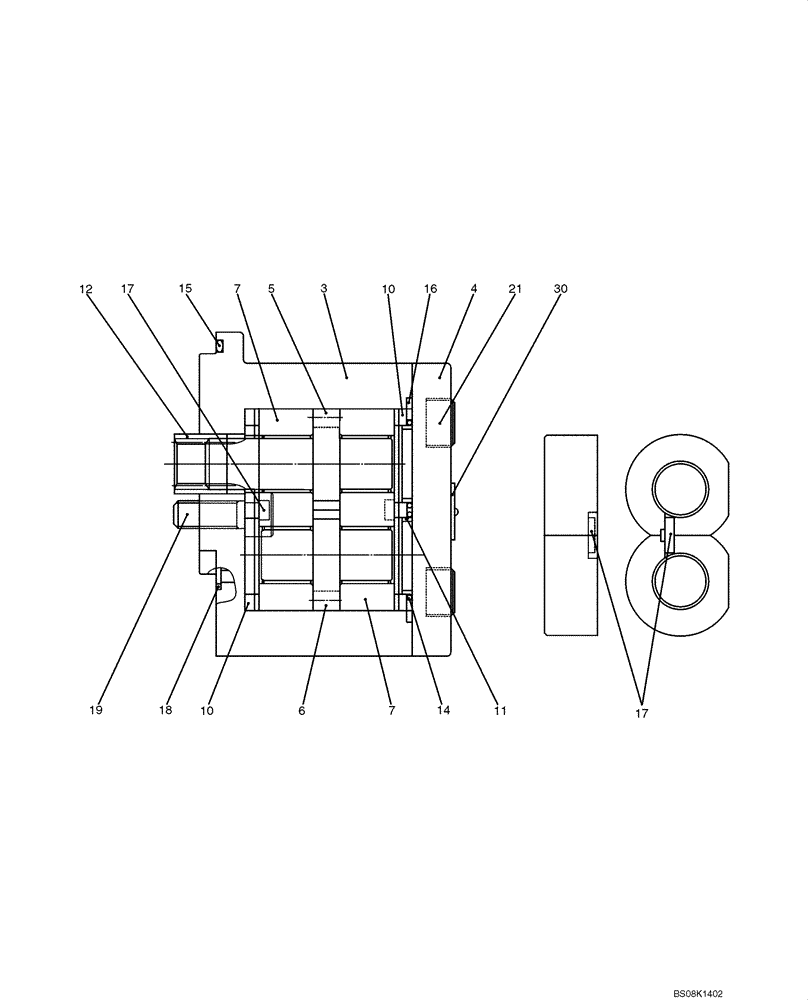

Схема запчастей Case CX50B - (07-036) - PUMP ASSY, GEAR (PH10V00011F1) ELECTRICAL AND HYDRAULIC COMPONENTS
17
17
7
30
15
12
18
7
16
21
10
10
14
4
19
11
3
6
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PH10V00011F1

PUMP

ASSY, GEAR

1шт.

3

NSS

NOT SOLD SEPARAT

HOUSING

1шт.

4

PM10V00014S004

COVER

1шт.

5

NSS

NOT SOLD SEPARAT

GEAR

1шт.

6

NSS

NOT SOLD SEPARAT

GEAR

1шт.

7

NSS

NOT SOLD SEPARAT

PLATE

2шт.

10

PX10V00014S010

PLATE

3шт.

11

2441U466S48

GUIDE

2шт.

12

YJ10V00007S012

COUPLING

1шт.

14

2441U661S13

O-RING

2шт.

15

ZD11G09000

O-RING,89.40mm ID x 95.60mm OD x 3.10mm

1шт.

16

2441U661S11

RING

1шт.

17

2437U392S16

RING

2шт.

18

ZD12P00600

O-RING

1шт.

19

ZS23C10025

SCREW,Hex Socket Head, M10 x 25mm

CAP

2шт.

21

ZS23C10020

SCREW,Hex Socket Head, M10 x 20mm

CAP

4шт.

30

PX10V00014S030

IDENTITY PLATE

NAME

1шт.
