(07-032) - COVER ASSY (YJ10V01002F1)

Запчасти Case CX50B (07-032) - COVER ASSY (YJ10V01002F1) ELECTRICAL AND HYDRAULIC COMPONENTS

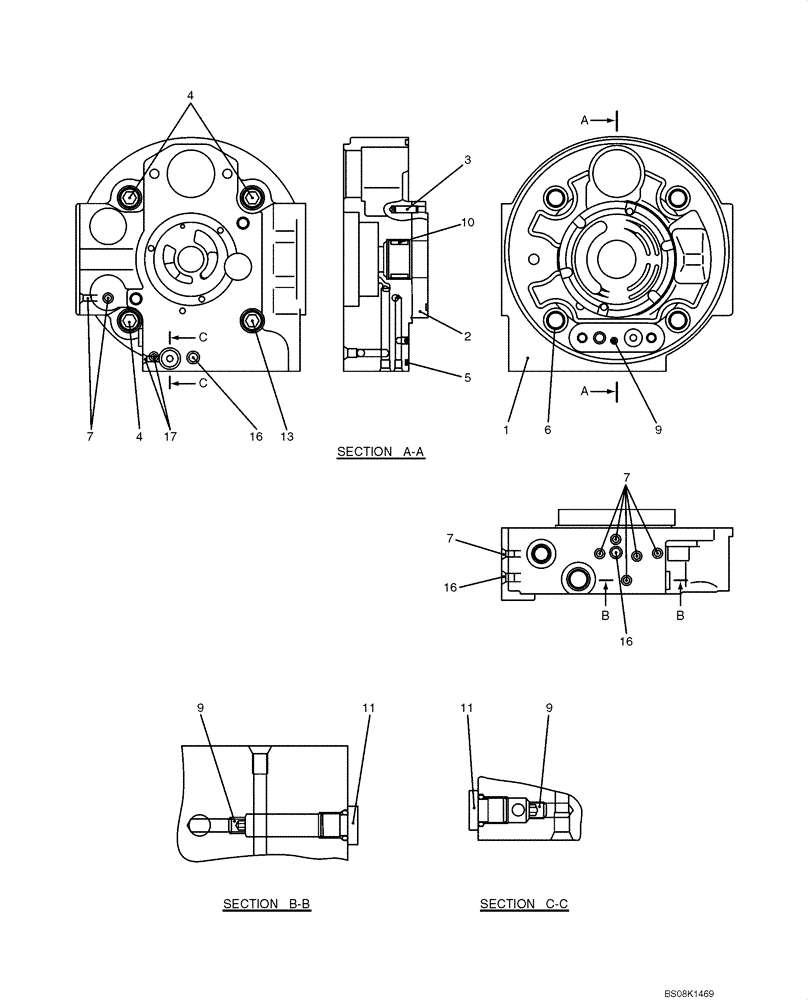

Схема запчастей Case CX50B - (07-032) - COVER ASSY (YJ10V01002F1) ELECTRICAL AND HYDRAULIC COMPONENTS
5
4
16
16
16
11
13
7
3
7
6
9
9
9
17
7
2
1
4
10
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

YJ10V01002F1

COVER ASSY

COVER ASSY

1шт.

1

NSS

NOT SOLD SEPARAT

COVER

1шт.

2

PY10V01003S002

PLATE

1шт.

3

NSS

NOT SOLD SEPARAT

PIN

2шт.

4

ZS23C12030

SCREW,Hex Socket Head, M12 x 30mm

CAP

3шт.

5

PW10V00001S030

O-RING

1шт.

6

2436R1194S12

O-RING

4шт.

7

NSS

NOT SOLD SEPARAT

PLUG

4шт.

9

NSS

NOT SOLD SEPARAT

ORIFICE

3шт.

10

NSS

NOT SOLD SEPARAT

BEARING

1шт.

11

PY10V01003S011

PLUG

2шт.

13

ZS23C12055

SCREW,Hex Socket Head, M12 x 55mm

CAP

1шт.

16

NSS

NOT SOLD SEPARAT

PLUG

2шт.

17

NSS

NOT SOLD SEPARAT

PLUG

1шт.
