(01-037) - PEDAL INSTALLATION, SWING (PH55M00005F1)

Запчасти Case CX50B (01-037) - PEDAL INSTALLATION, SWING (PH55M00005F1) (05) - SUPERSTRUCTURE

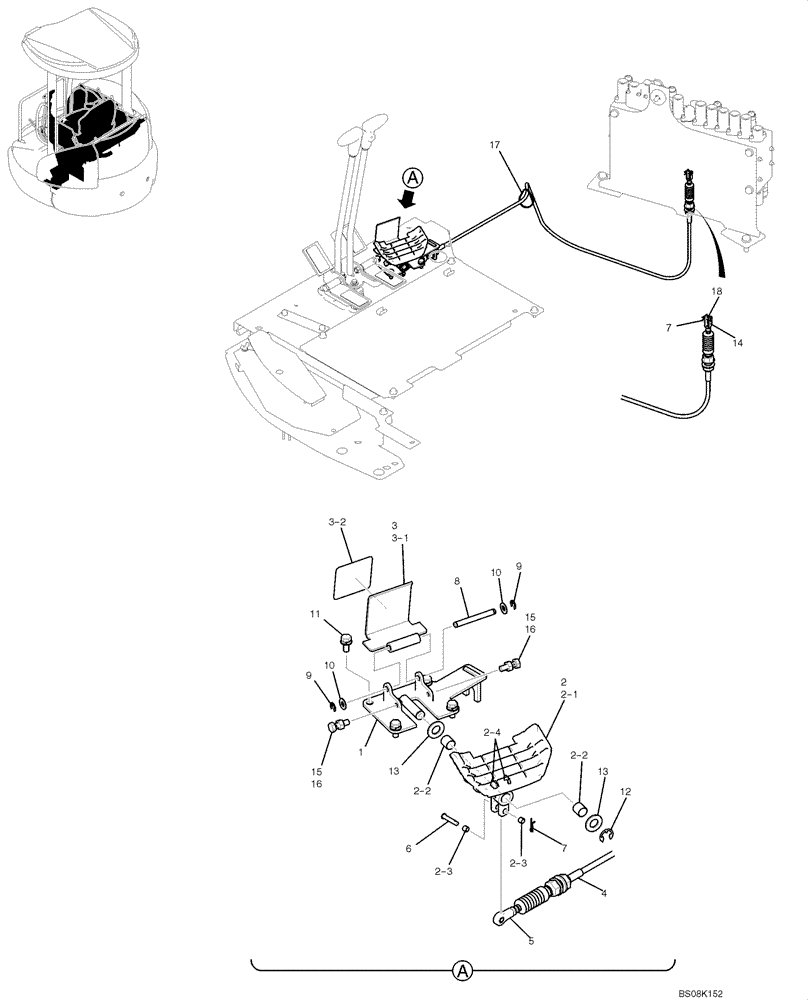

Схема запчастей Case CX50B - (01-037) - PEDAL INSTALLATION, SWING (PH55M00005F1) (05) - SUPERSTRUCTURE
12
2-3
2
8
16
15
9
4
14
13
9
10
16
6
7
13
3
2-4
17
2-3
5
1
2-2
18
11
2-2
3-1
2-1
15
7
10
3-2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

.

PEDAL INSTALLATION, PH55M00005F1

1шт.

1

PW03M01619P2

SUPPORT

1шт.

2

PW55M01062F1

PEDAL

PEDAL ASSY

1шт.

2-1

PW55M01061P1

PEDAL

1шт.

2-2

2405R312D1415

BUSHING

2шт.

2-3

2405R312D0606

BUSHING

2шт.

2-4

PW55M01060P1

PLATE

PLATE

2шт.

3

PM03M01277F1

COVER ASSY

1шт.

3-1

PM03M01294P2

COVER

1шт.

3-2

PM03M01309P1

SHEET

1шт.

4

PM03M01448DB

CABLE,1450mm L

1шт.

5

PW55M01031P1

BALL JOINT

1шт.

6

PW55M01059P1

PIN

PIN

1шт.

7

2419R9D1

COTTER PIN

2шт.

8

PW03M01805P1

PIN

1шт.

9

ZR36X00700

RING

2шт.

10

ZW16P08000

WASHER

ID 08 x OD 17 x Th 1.6mm

2шт.

11

ZM22C08020

BOLT

4шт.

12

ZR36X01200

RING

1шт.

13

ZW16P14000

WASHER

2шт.

14

PM03M01451P1

ROD

1шт.

15

ZS18C08025

SCREW,Hex, M8 x 25mm

2шт.

16

ZN18C08007

NUT

2шт.

17

PY01P01043D6

CABLE TIE,4.80mm W x 383mm L

1шт.

18

ZP45X06018

PIN

1шт.
