(01-014) - TANK ASSY, FUEL (CANOPY) (PH20P00017F1)

Запчасти Case CX50B (01-014) - TANK ASSY, FUEL (CANOPY) (PH20P00017F1) (05) - SUPERSTRUCTURE

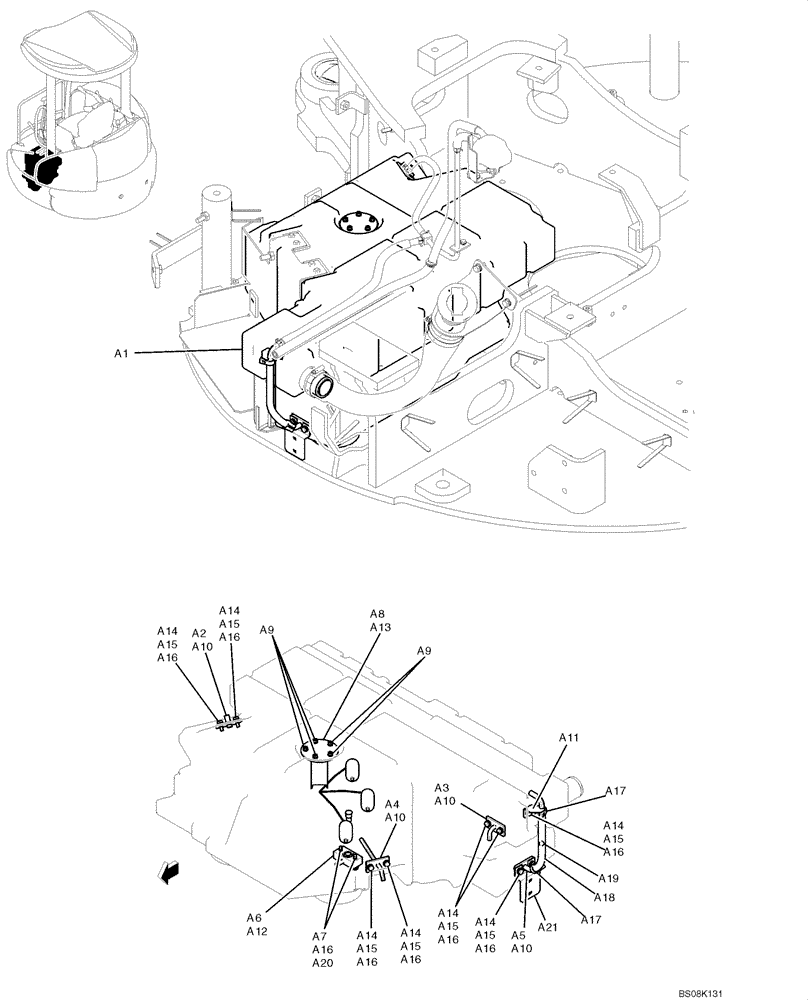

Схема запчастей Case CX50B - (01-014) - TANK ASSY, FUEL (CANOPY) (PH20P00017F1) (05) - SUPERSTRUCTURE
a16
a15
a16
a7
a15
a9
a17
a16
a10
a10
a1
a14
a15
a14
a3
a2
a9
a15
a12
a15
a14
a19
a10
a16
a16
a16
a16
a13
a17
a8
a6
a14
a5
a14
a10
a15
a4
a20
a16
a11
a14
a14
a21
a18
a15
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

TANK ASSY, FUEL, PH20P00017F1

1шт.

a1

PH20P00016P1

TANK

FUEL

1шт.

a2

PW20P01325P1

FLANGE

1шт.

a3

PW20P01288P1

FLANGE

1шт.

a4

PH20P01069P1

FLANGE

1шт.

a5

PW20P01364P1

FLANGE

1шт.

a6

PW20P01302P1

FLANGE

1шт.

a7

ZS18C06030

SCREW,Hex, M6 x 30mm

CAP

2шт.

a8

PW20P01208P1

PACKING

1шт.

a9

ZM61C05012

BOLT

SEMS

5шт.

a10

2445Z1453D2

O-RING

4шт.

a11

PM20P01146P1

BRACKET

1шт.

a12

2445Z1453D9

O-RING

1шт.

a13

PX52S00006F1

SENSOR

ASSY, LEVEL

1шт.

a14

ZS18C06016

SCREW,Hex, M6 x 16mm

CAP

9шт.

a15

ZW16X06000

WASHER

9шт.

a16

ZW26X06000

LOCK WASHER

11шт.

a17

LE20P01012P1

CLAMP

2шт.

a18

PW20P01366P1

HOSE

HOSE

1шт.

a19

LE20P01014P1

BALL

1шт.

a20

ZW16H06000

WASHER

2шт.

a21

PW20P01355P1

PLATE

1шт.
