(05-023) - DRYER ASSY, AIR (PH96V00004F1)

Запчасти Case CX50B (05-023) - DRYER ASSY, AIR (PH96V00004F1) OPTIONAL PARTS

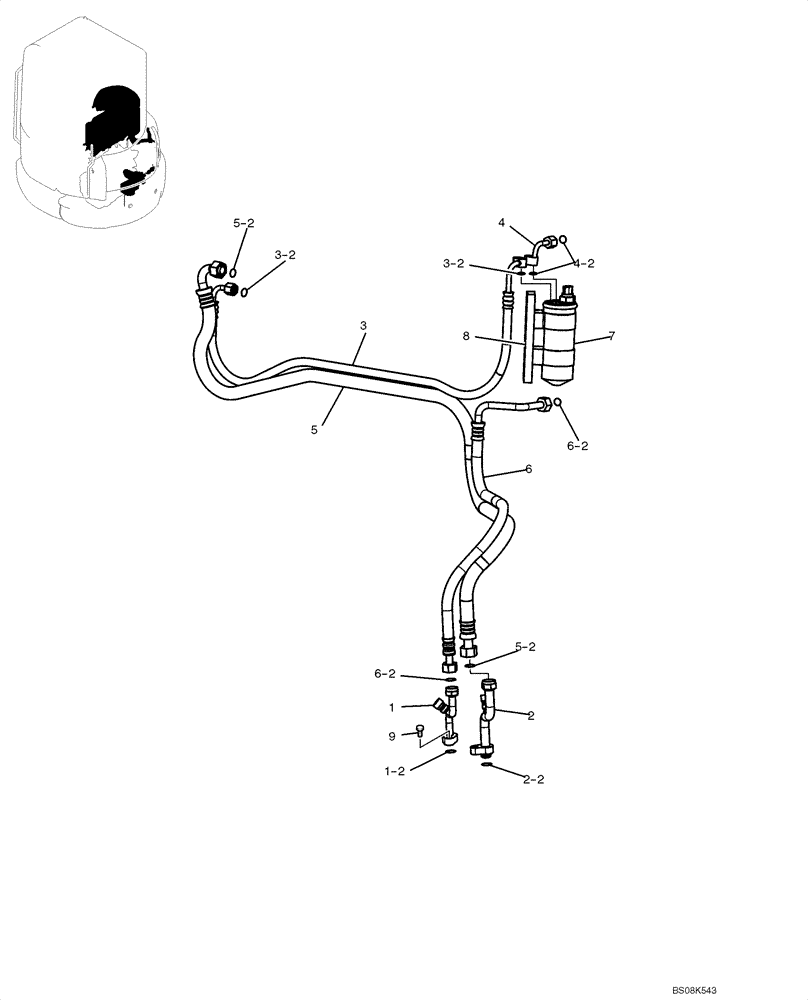

Схема запчастей Case CX50B - (05-023) - DRYER ASSY, AIR (PH96V00004F1) OPTIONAL PARTS
1-2
8
9
5-2
3
6-2
3-2
5-2
3-2
2
5
1
2-2
6
4-2
6-2
4
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PH96V00004F1

SET OF PARTS

DRIER ASSY, AIR

1шт.

1

PH20M01138F1

TUBE ASSY.

ASSY

1шт.

1-2

2445Z1604D4

O-RING

1шт.

2

PH20M01120F1

TUBE ASSY.

ASSY

1шт.

2-2

2445Z1604D5

O-RING

1шт.

3

PH20M01118F1

HOSE ASSY.

1шт.

3-2

2445Z1604D6

O-RING

2шт.

4

PH20M01121F1

TUBE

ASSY

1шт.

4-2

2445Z1604D6

O-RING

2шт.

5

PH20M01117F1

HOSE ASSY.

ASSY

1шт.

5-2

2445Z1604D5

O-RING

2шт.

6

PH20M01116F1

HOSE ASSY.

ASSY

1шт.

6-2

2445Z1604D4

O-RING

2шт.

7

PW20M01071F1

RECEIVER-DRYER,Air Conditioner

ASSY

1шт.

8

PW20M01072P1

BRACKET

1шт.

9

PH20M01139P1

CAPSCREW

CAP

1шт.
