(07-030[02]) - PISTON ASSY (PH10V01010F1)

Запчасти Case CX50B (07-030[02]) - PISTON ASSY (PH10V01010F1) ELECTRICAL AND HYDRAULIC COMPONENTS

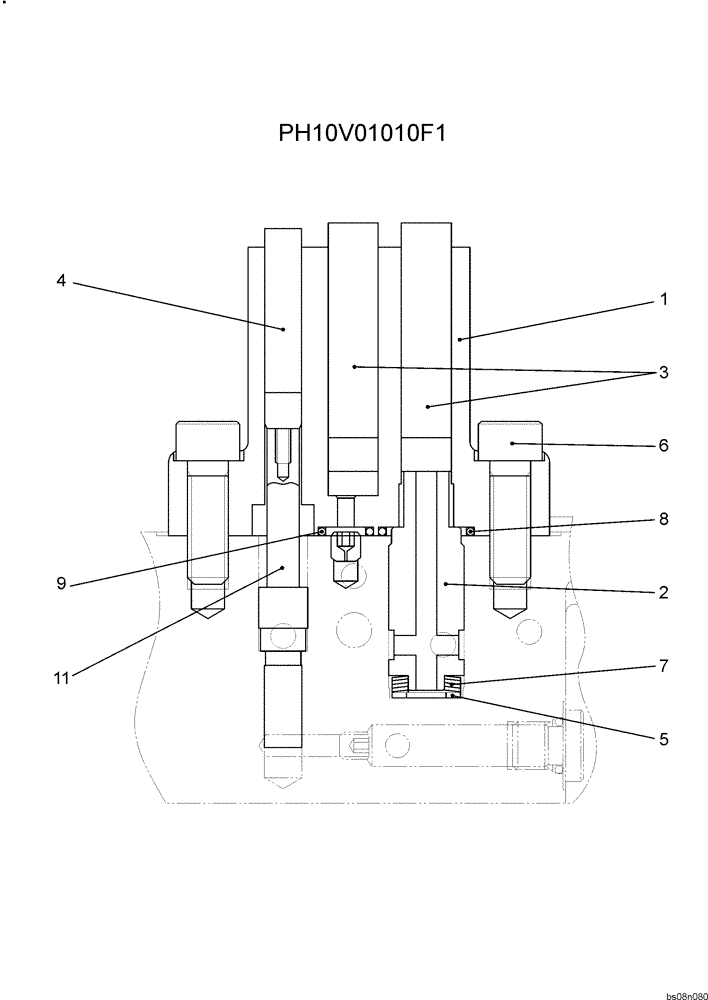

Схема запчастей Case CX50B - (07-030[02]) - PISTON ASSY (PH10V01010F1) ELECTRICAL AND HYDRAULIC COMPONENTS
9
2
5
7
11
4
8
1
3
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PISTON ASSY (PH10V01010F1)

1шт.

1

PH10V01004S001

CYLINDER

1шт.

2

PY10V01008S002

PISTON

1шт.

3

PY10V01004S003

COVER

2шт.

4

PH10V01004S004

PIN

1шт.

5

PY10V01006S005

SPRING SEAT

1шт.

6

ZS23C08025

SCREW,Hex Socket Head, M8 x 25mm

M08x1.25x25mm

2шт.

7

PW10V00001S056

VALVE SPRING

CONED DISK

3шт.

8

2436U1852S105

O-RING

1шт.

9

PH10V01004S009

O-RING

1шт.

11

NSS

NOT SOLD SEPARAT

PISTON

1шт.
