(01-084) - HARNESS ASSY, ENGINE (PH16E00003F1)

Запчасти Case CX50B (01-084) - HARNESS ASSY, ENGINE (PH16E00003F1) (05) - SUPERSTRUCTURE

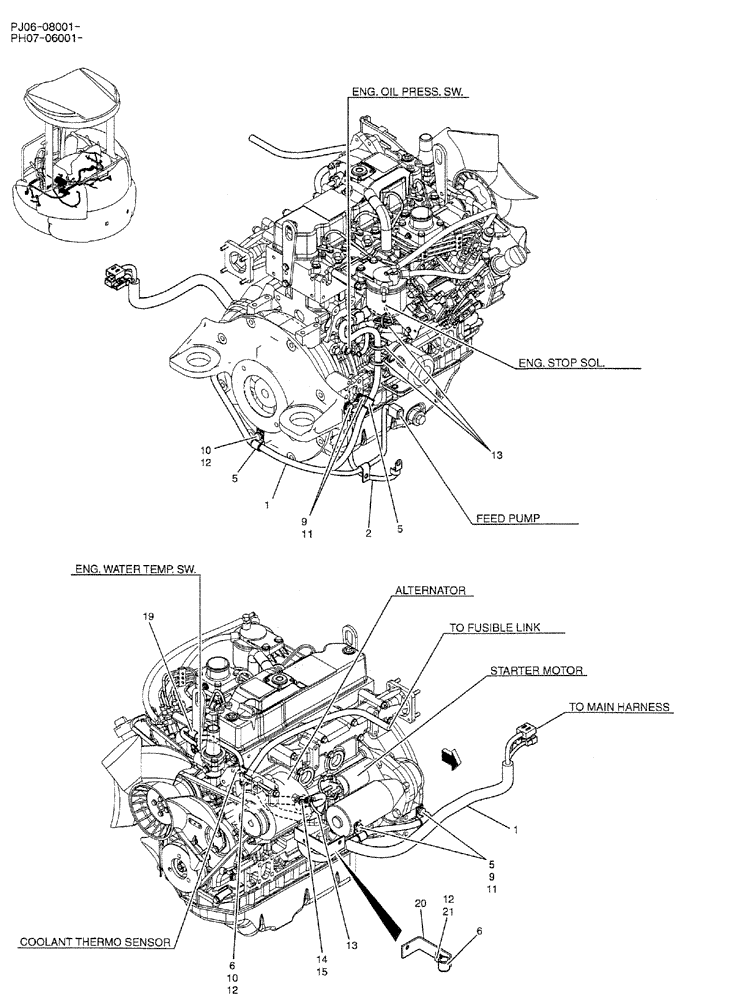

Схема запчастей Case CX50B - (01-084) - HARNESS ASSY, ENGINE (PH16E00003F1) (05) - SUPERSTRUCTURE
12
20
11
12
1
9
2
12
5
13
13
6
6
14
19
5
11
1
21
15
10
9
10
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

HARNESS ASSY, ENGINE (PH16E00003F1)

1шт.

1

PH16E01011P3

HARNESS

HARNESS

1шт.

2

PW13E01043D1

CABLE,320mm L

1шт.

5

EW02E01015D6

CLIP

4шт.

6

EW02E01015D8

CLIP

2шт.

9

ZS18C10020

SCREW,Hex, M10 x 20mm

Cap

4шт.

10

ZS18C08012

SCREW,Hex, M8 x 12mm

CAP

2шт.

11

ZW16X10000

WASHER

4шт.

12

ZW16X08000

WASHER,8mm ID x 17mm OD x 1.6mm Thk

3шт.

13

PY01P01043D4

CABLE TIE,4.80mm W x 251mm L

4шт.

14

ZW16X06000

WASHER

1шт.

15

ZN18C06005

NUT

1шт.

19

EW02E01015D4

CLIP

1шт.

20

PM16E01023P1

PLATE

1шт.

21

ZS18C08016

SCREW,Hex, M8 x 16mm

CAP

1шт.
