(01-080) - ELEC ASSY, UPP (PH03E00008F1)

Запчасти Case CX50B (01-080) - ELEC ASSY, UPP (PH03E00008F1) (05) - SUPERSTRUCTURE

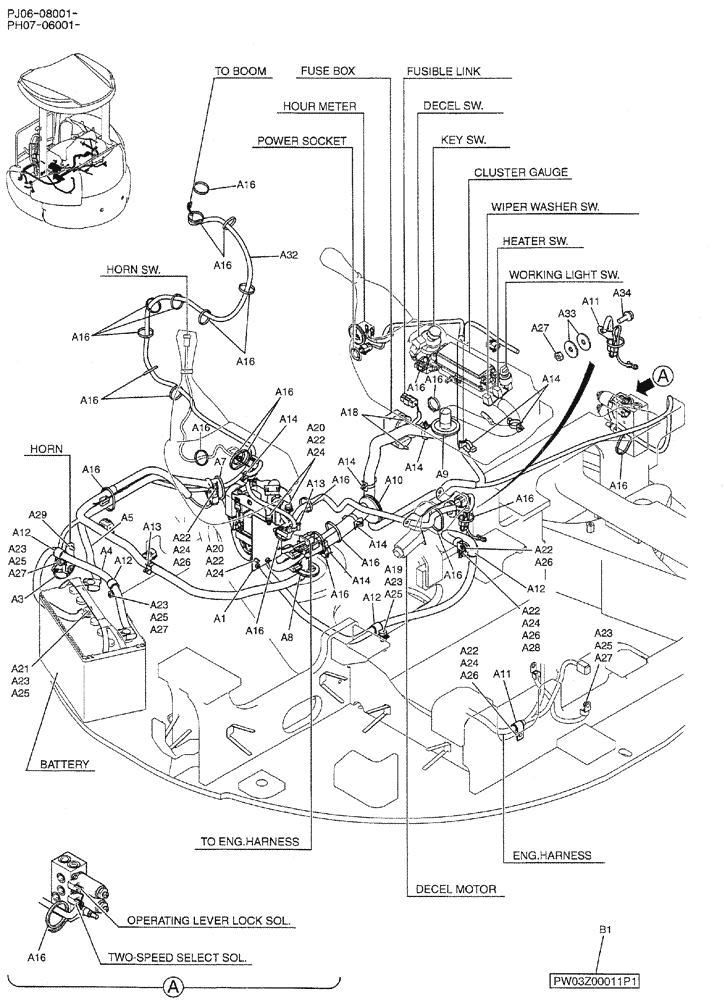

Схема запчастей Case CX50B - (01-080) - ELEC ASSY, UPP (PH03E00008F1) (05) - SUPERSTRUCTURE
a16
a24
a28
a16
a16
a32
a12
a25
a26
a23
a16
a14
a24
a34
a14
a25
a24
a16
b1
a21
a16
a12
a16
a7
a16
a14
a16
a16
a18
a24
a27
a29
a26
a27
a9
a25
a22
a33
a27
a16
a12
a13
a16
a13
a22
a14
a22
a16
a25
a25
a24
a22
a11
a22
a23
a4
a10
a23
a20
a16
a16
a23
a16
a22
a16
a14
a23
a1
a14
a27
a12
a11
a16
a19
a3
a26
a8
a20
a26
a5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

ELEC ASSY, UPP (PH03E00008F1)

1шт.

a1

PH24E00034F1

RELAY

ASSY, (SEE FIG. 01-085)

1шт.

a3

PY53S00002P1

HORN

1шт.

a4

PH13E01081P1

CABLE

1шт.

a5

PH13E01082P1

CABLE

1шт.

a7

PH13E01071P1

GROMMET

1шт.

a8

PH13E01072P1

GROMMET

1шт.

a9

PW13E01076P1

GROMMET

GROMMET

1шт.

a10

PW13E01060P1

GROMMET

1шт.

a11

EW02E01015D4

CLIP

2шт.

a12

EW02E01015D8

CLIP

4шт.

a13

YN03E01001D4

CLIP,33mm L

2шт.

a14

YN03E01001D5

CLIP

6шт.

a16

PY01P01043D5

CABLE TIE,301mm L

23шт.

a18

ZM61C06020

BOLT

SEMS

2шт.

a19

ZS18C10020

SCREW,Hex, M10 x 20mm

Cap

1шт.

a20

ZS18C08016

SCREW,Hex, M8 x 16mm

CAP

3шт.

a21

ZS18C10016

SCREW,Hex, M10 x 16mm

CAP

1шт.

a22

ZW16X08000

WASHER,8mm ID x 17mm OD x 1.6mm Thk

7шт.

a23

ZW16X10000

WASHER

5шт.

a24

ZW26X08000

LOCK WASHER

Lock

6шт.

a25

ZW26X10000

LOCK WASHER

5шт.

a26

ZN18C08007

NUT

4шт.

a27

ZN18C10008

NUT

4шт.

a28

ZS18C08020

SCREW,Hex, M8 x 20mm

1шт.

a29

ZM11C08016

BOLT

SEMS

1шт.

a32

PH14E01018D1

HARNESS

1шт.

a33

HY25X12040G1

WASHER

2шт.

a34

ZM73C10030

BOLT,M10x30mm - Course Thread

SEMS

1шт.

b1

PW03Z00011P1

SCHEMATIC, ELEC

1шт.
