(01-047) - CONTROL LINES, REMOTE (HAND CONTROL) (PY64H00059F1)

Запчасти Case CX50B (01-047) - CONTROL LINES, REMOTE (HAND CONTROL) (PY64H00059F1) (05) - SUPERSTRUCTURE

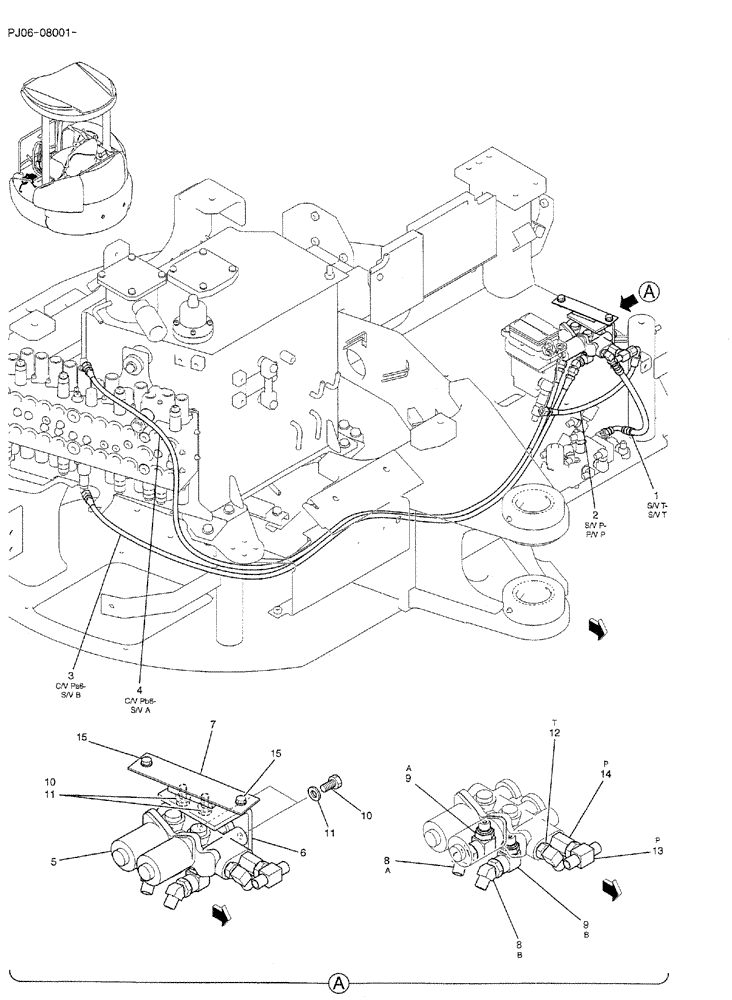

Схема запчастей Case CX50B - (01-047) - CONTROL LINES, REMOTE (HAND CONTROL) (PY64H00059F1) (05) - SUPERSTRUCTURE
11
15
3
2
6
7
1
10
9
9
8
5
13
15
12
14
4
8
11
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

.

CONTROL LINES, VALVE (PY64H00059F1)

1шт.

1

HX32L04028DX

HOSE

1шт.

2

HX34L04034DX

HOSE,6.3mm ID x 340mm L

1шт.

3

HX24L04165DX

HOSE

1шт.

4

HX24L04200DX

HOSE

1шт.

5

PY35V00005F2

VALVE

ASSY, SOLENOID SEE FIG 07-045 (Used for Nibbler/Breaker Open/Close)

1шт.

6

PH64H01050P1

BRACKET

1шт.

7

PH64H01047P1

SUPPORT

1шт.

8

HH45S04004G2

45 ELBOW

(WITH FILTER)

2шт.

9

PV64H01042P1

ELBOW

(WITH FILTER)

2шт.

10

ZS18C10020

SCREW,Hex, M10 x 20mm

Cap

4шт.

11

ZW16H10000

WASHER

4шт.

12

HH35S04004G1

90 ELBOW

1шт.

13

HH55L04004G2

TEE

1шт.

14

HH25R04004G5

HYD CONNECTOR

(WITH FILTER)

1шт.

15

ZM22C08020

BOLT

SEMS

2шт.
