(01-001) - FRAME ASSY, UPP (PY52F00042F1 & PH24C00010F1)

Запчасти Case CX50B (01-001) - FRAME ASSY, UPP (PY52F00042F1 & PH24C00010F1) (05) - SUPERSTRUCTURE

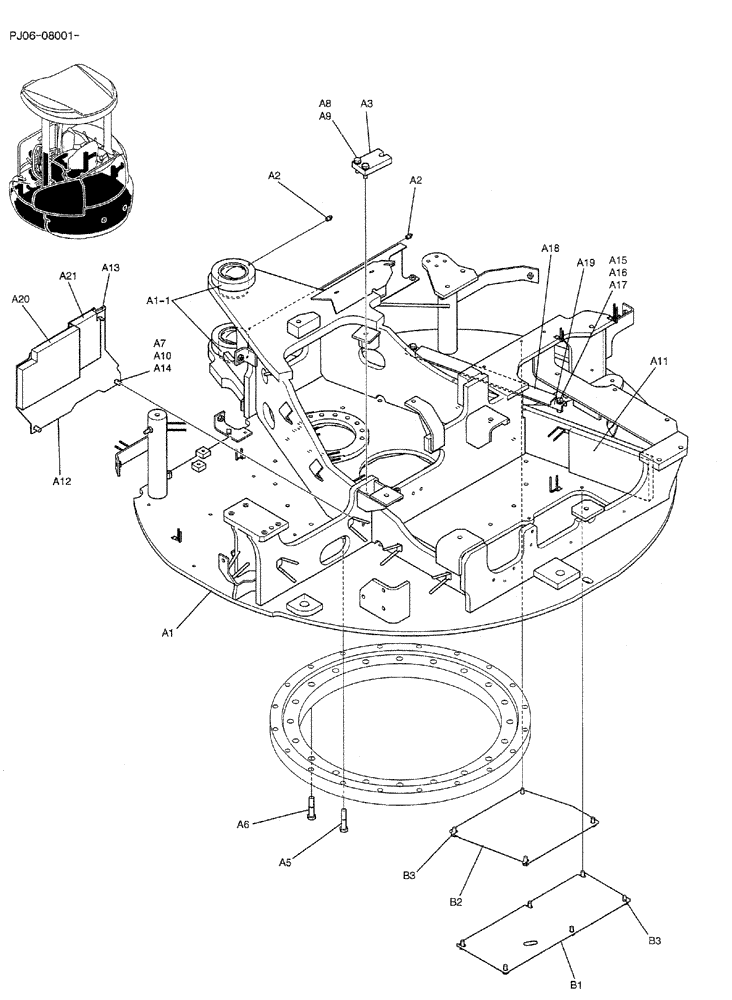

Схема запчастей Case CX50B - (01-001) - FRAME ASSY, UPP (PY52F00042F1 & PH24C00010F1) (05) - SUPERSTRUCTURE
b2
a2
-+
a3
a16
a13
a6
a10
a1
a9
a14
a17
a2
b3
b1
a1-1
a11
a7
a5
a19
a20
a8
a21
b3
a15
a18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

FRAME GROUP, UPP (PY52F00042F1)

1шт.

a1

PH52F00041P1

FRAME UPP

1шт.

a1-1

PH52F01139P1

BUSHING,80mm ID x 95mm OD x 68mm L

2шт.

a2

ZG91S02000

LUBE NIPPLE,1/8" NPT x 1/8" NPT

2шт.

a3

PH52F01385P1

PLATE

PLATE

1шт.

a5

ZS18C14070

SCREW,Hex, M14 x 70mm

CAP

19шт.

a6

HS18C14070G2

SCREW

CAP

1шт.

a7

ZW26X12000

LOCK WASHER

2шт.

a8

ZS18C12040

SCREW,Hex, M12 x 40mm

CAP

2шт.

a9

ZW16H12000

WASHER

2шт.

a10

ZW16P12000

WASHER

2шт.

a11

PH52F01244P1

FOAM INSULATION

1шт.

a12

PH52F01237P1

PLATE

1шт.

a13

PM22C01020DA

SOFT TRIM

1шт.

a14

ZS18C12025

SCREW,Hex, M12 x 25mm

CAP

2шт.

a15

ZW26X10000

LOCK WASHER

2шт.

a16

ZW16P10000

WASHER

2шт.

a17

ZS18C10025

SCREW,Hex, M10 x 25mm

2шт.

a18

YX32H01012D3

RUBBER

1шт.

a19

PH52F01311P1

SUPPORT

1шт.

a20

PH52F01324P1

FOAM INSULATION

1шт.

a21

PH52F01325P1

FOAM INSULATION

1шт.

COVER ASSY, UNDER (PH24C00010F1)

1шт.

b1

PH24C01073P1

COVER

1шт.

b2

PH24C01072P1

COVER

1шт.

b3

ZM12C10020

BOLT

SEMS

10шт.
