(01-028) - GRIP ASSY

Запчасти Case CX36B (01-028) - GRIP ASSY (05) - SUPERSTRUCTURE

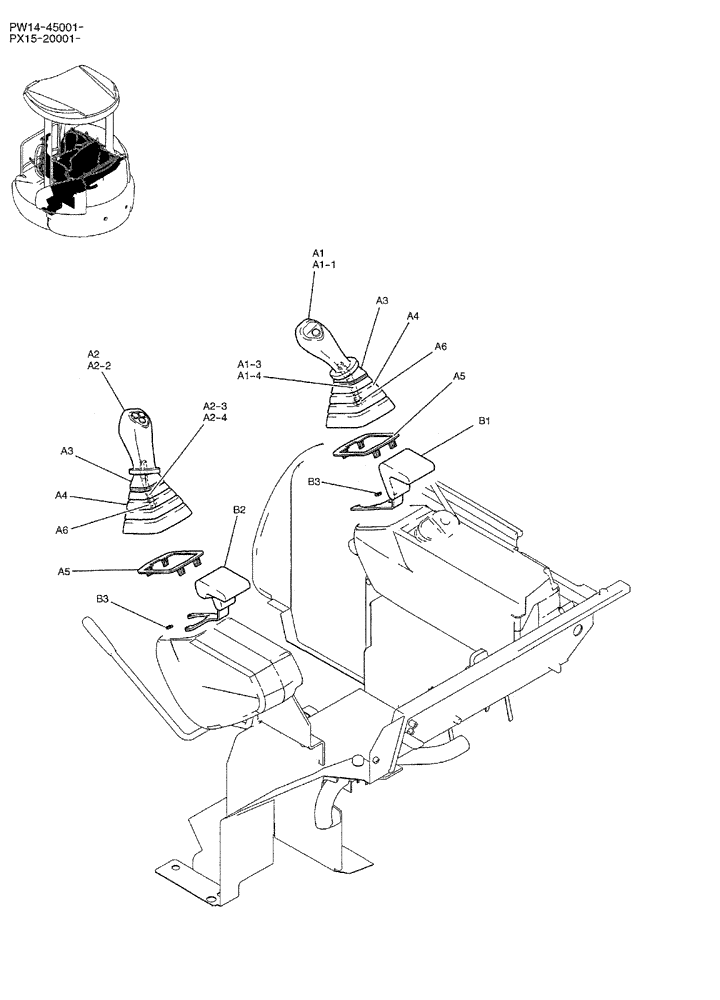

Схема запчастей Case CX36B - (01-028) - GRIP ASSY (05) - SUPERSTRUCTURE
a6
a2-3
a2
a5
b3
a1-4
a1-3
a1
a2-4
a6
b1
b2
b3
a2-2
a3
a4
a4
a1-1
a5
a3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PW03M01719F1

ASSY

1шт.

a1

YB03M01003F1

GRIP

ASSY (R.H.)

1шт.

a1-1

LF03M01005F1

HANDLE

(With 1 Switch)

1шт.

a1-3

YB03M01002P1

LEVER

1шт.

a1-4

ZP26D05028

PIN,5mm OD x 28mm L, Slotted

SPRING

1шт.

a2

YB03M01003F2

GRIP

ASSY (L.H.)

1шт.

a2-2

LF03M01005F3

HANDLE

(With 3 Switches)

1шт.

a2-3

YB03M01002P1

LEVER

1шт.

a2-4

ZP26D05028

PIN,5mm OD x 28mm L, Slotted

SPRING

1шт.

a3

LF03M01004P1

BOOT

2шт.

a4

LF03M01008P1

BELLOWS

2шт.

a5

YT03M01051P2

PLATE

2шт.

a6

ZN18C14011

NUT

2шт.

PW03M01718F1

SUPPORT

ASSY

1шт.

b1

PW03M01745P1

SUPPORT

1шт.

b2

PW03M01746P1

SUPPORT

1шт.

b3

PV03M01135P1

SPACER

2шт.
