(03-009) - HYD LINES, ARM 1.32M (4FT 4in)

Запчасти Case CX36B (03-009) - HYD LINES, ARM 1.32M (4FT 4in) Attachments

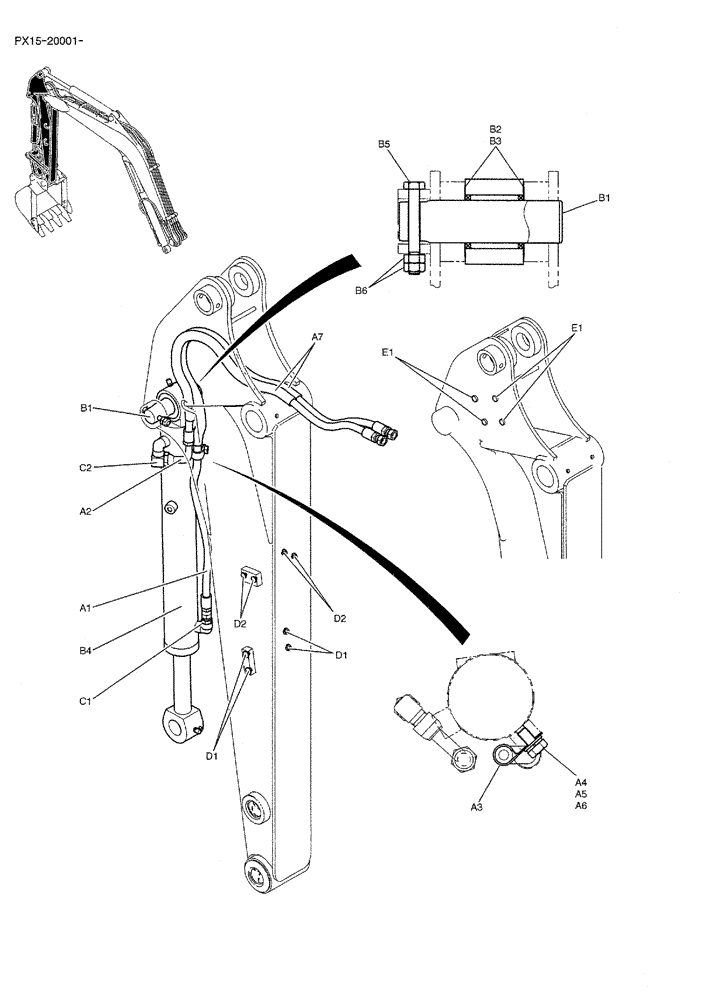

Схема запчастей Case CX36B - (03-009) - HYD LINES, ARM 1.32M (4FT 4in) Attachments
c2
e1
a6
e1
b1
a4
b2
d2
c1
b4
a5
a3
b5
a7
b6
d1
b3
a1
a2
b1
d2
d1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PX43H00025F1

HYD, ARM

1шт.

a1

PM42H01042D5

HOSE,9.5mm ID x 1440mm L

Bucket Cylinder

1шт.

a2

PX42H01169D2

HOSE,9.5mm ID x 990mm L

Bucket Cylinder

1шт.

a3

ZC46X16011

CLIP

1шт.

a4

ZW16X10000

WASHER

1шт.

a5

ZS18C10020

SCREW,Hex, M10 x 20mm

Cap

1шт.

a6

ZW26X10000

LOCK WASHER

1шт.

a7

2414Z199D60

PROTECTIVE SLEEVE

2шт.

PX12B00108F1

INSTAL

1шт.

b1

PX12B01206P1

PIN,40mm OD x 157mm L

1шт.

b2

PR12B01113P1

SHIM,0.5mm Thk

1шт.

b3

PR02B01123D1

SHIM,0.9mm Thk

1шт.

b4

PX01V00064F1

HYDRAULIC CYLINDER

ASSY, BUCKET

1шт.

SEE (C.P.M)

1шт.

b5

HS18C10080G3

BOLT

CAP

1шт.

b6

ZN18C10008

NUT

2шт.

PX43H00024F1

HYD, CYLINDER

1шт.

c1

HH25S06006G1

HYD CONNECTOR

1шт.

c2

HH35S06006G1

90 ELBOW,90 Degree, 3/8" PF x 3/8" PF x 60mm L

1шт.

PX43H01011F1

ASSY

1шт.

d1

PV02B01073D4

CAP

4шт.

d2

PV02B01073D2

CAP

4шт.

PX43H01021F1

ASSY

1шт.

e1

PX43H01022P1

CAP

4шт.
