(03-005) - CYLINDER INSTAL (CAB)

Запчасти Case CX36B (03-005) - CYLINDER INSTAL (CAB) Attachments

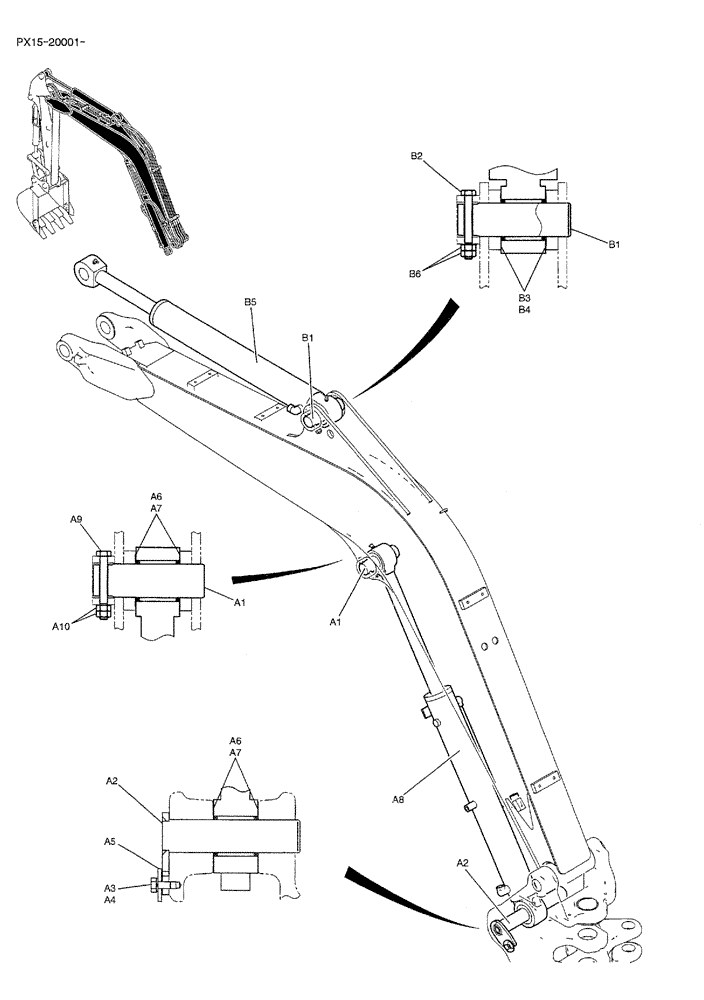

Схема запчастей Case CX36B - (03-005) - CYLINDER INSTAL (CAB) Attachments
b3
a6
a4
a10
b6
a9
a2
a6
a3
a7
a1
a7
a5
b4
b5
b1
a2
a1
b1
a8
b2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PX02B00145F1

INSTAL

1шт.

a1

PW02B01306P1

PIN,45mm OD x 151mm L

1шт.

a2

PX02B01263P1

PIN,45mm OD x 187mm L

1шт.

a3

ZS18C10020

SCREW,Hex, M10 x 20mm

Cap

1шт.

a4

ZW26X10000

LOCK WASHER

1шт.

a5

2418T21137

WASHER

1шт.

a6

YJ12B01097P1

SHIM,47mm ID x 70mm OD x 0.5mm Thk

2шт.

a7

PR02B01121D1

SHIM,47mm ID x 70mm OD x 0.9mm Thk

3шт.

a8

PX01V00065F1

HYDRAULIC CYLINDER,Double Acting, 45mm Rod, 535mm Stroke

ASSY, BOOM

1шт.

SEE (C.P.M)

1шт.

a9

HS18C10085G2

BOLT

CAP

1шт.

a10

ZN18C10008

NUT

2шт.

PX02B00141F1

INSTAL

1шт.

b1

PW02B01306P1

PIN,45mm OD x 151mm L

1шт.

b2

HS18C10085G2

BOLT

CAP

1шт.

b3

YJ12B01097P1

SHIM,47mm ID x 70mm OD x 0.5mm Thk

1шт.

b4

PR02B01121D1

SHIM,47mm ID x 70mm OD x 0.9mm Thk

2шт.

b5

PX01V00063F1

CYLINDER

ASSY, ARM

1шт.

SEE (C.P.M)

1шт.

b6

ZN18C10008

NUT

2шт.
