(03-002) - HYD LINES, BOOM 2.5M (8FT 2 in)

Запчасти Case CX36B (03-002) - HYD LINES, BOOM 2.5M (8FT 2 in) Attachments

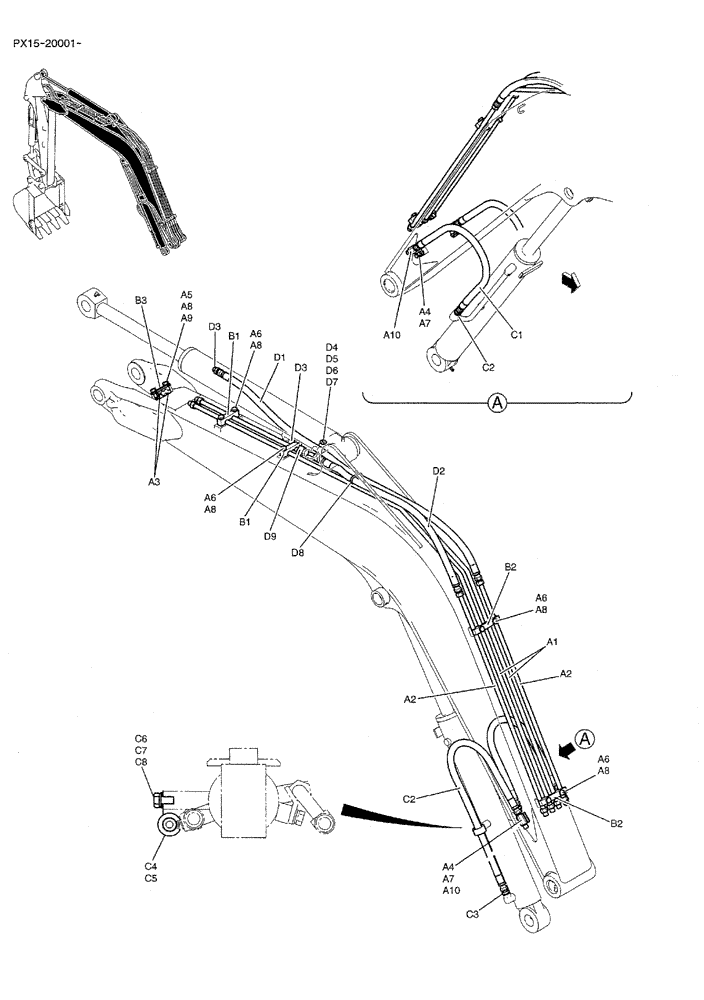

Схема запчастей Case CX36B - (03-002) - HYD LINES, BOOM 2.5M (8FT 2 in) Attachments
c2
d9
a8
c1
d6
b1
a1
a8
c7
a10
d3
a6
a8
a8
c4
d3
a3
c8
a9
a5
b3
b2
a8
a6
d1
d5
c2
a6
a2
a7
a4
a7
b1
b2
a2
d7
a10
d4
c5
d8
d2
c6
a4
c3
a6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PX42H00053F1

HYD, BOOM

1шт.

a1

PX42H01058P1

TUBE

2шт.

a2

PX42H01059P1

TUBE

2шт.

a3

PM42H01063P1

RUBBER

2шт.

a4

ZS18C08016

SCREW,Hex, M8 x 16mm

CAP

4шт.

a5

ZS18C10025

SCREW,Hex, M10 x 25mm

2шт.

a6

ZS18C10040

SCREW,Hex, M10 x 40mm

CAP

8шт.

a7

ZW26X08000

LOCK WASHER

4шт.

a8

ZW26X10000

LOCK WASHER

10шт.

a9

ZW16X10000

WASHER

2шт.

a10

PX42H01166P1

HYD CONNECTOR

1шт.

PX42H00042F1

HYD, BOOM

1шт.

b1

PX42H01083P1

CLAMP

2шт.

b2

PX42H01084P1

CLAMP

2шт.

b3

PX42H01141P1

1шт.

PX42H00056F1

HYD, CYLINDER

1шт.

c1

PW42H01104D8

HOSE

1шт.

c2

PW42H01104DM

HYDRAULIC HOSE

1шт.

c3

HH25S06006G1

HYD CONNECTOR

2шт.

c4

ZC46X25011

CLIP

1шт.

c5

PX42H01171P1

BUSHING

1шт.

c6

ZW16X10000

WASHER

1шт.

c7

ZS18C10020

SCREW,Hex, M10 x 20mm

Cap

1шт.

c8

ZW26X10000

LOCK WASHER

1шт.

PX42H00057F1

HYD, CYLINDER

1шт.

d1

PW42H01104D7

HOSE,9.5mm ID x 1420mm L

1шт.

d2

PX42H01170D2

HYDRAULIC HOSE

1шт.

d3

HH25S06006G1

HYD CONNECTOR

2шт.

d4

ZC46X19011

CLIP

1шт.

d5

ZS18C10020

SCREW,Hex, M10 x 20mm

Cap

1шт.

d6

ZW16X10000

WASHER

LOCK

1шт.

d7

ZW16X10000

WASHER

1шт.

d8

PY01P01043D8

CABLE TIE,102mm L

1шт.

d9

HH35S06006G1

90 ELBOW,90 Degree, 3/8" PF x 3/8" PF x 60mm L

1шт.
