(03-001) - BOOM ASSY, STD 2.5M (8FT 2in)

Запчасти Case CX36B (03-001) - BOOM ASSY, STD 2.5M (8FT 2in) Attachments

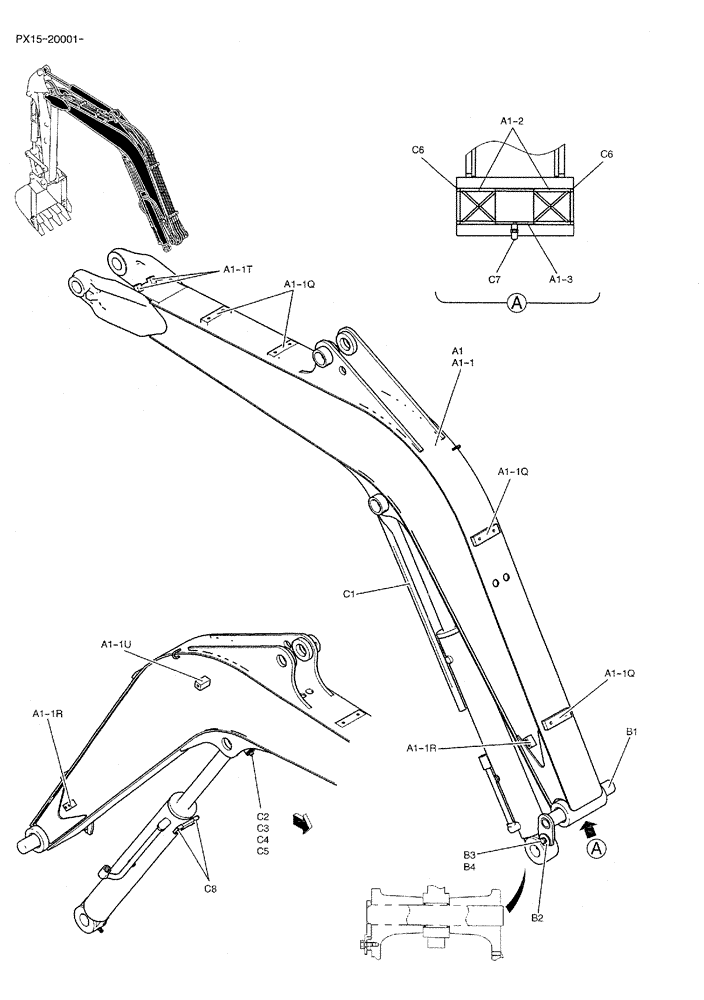

Схема запчастей Case CX36B - (03-001) - BOOM ASSY, STD 2.5M (8FT 2in) Attachments
c5
b2
c8
a1-1
a1-2
c6
c6
c7
a1-1r
a1-1q
c2
a1-3
b4
a1-1t
a1-1r
b1
b3
a1-1
a1-1u
a1-1q
c4
c1
c3
a1-1q
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PX02B00142F1

ASSY

1шт.

a1

PX02B00143F1

BOOM

ASSY, HOE

1шт.

a1-1

NSS

NOT SOLD SEPARAT

BOOM, HOE

1шт.

a1-1q

PM02B01266P1

BLOCK

TAPPED

4шт.

a1-1r

PW02B01260P1

BLOCK

TAPPED

2шт.

a1-1t

PM02B01253P1

BLOCK

TAPPED

2шт.

a1-1u

R16T0373D7

BLOCK

TAPPED

1шт.

a1-2

PX02B01106P1

BUSHING,45mm ID x 55mm OD x 55mm L

2шт.

a1-3

PW02B01215P1

COLLAR

1шт.

PX02B00168F1

INSTAL

1шт.

b1

PX02B01299P1

PIN

1шт.

b2

2418T21137

WASHER

1шт.

b3

ZS18C10020

SCREW,Hex, M10 x 20mm

Cap

1шт.

b4

ZW26X10000

LOCK WASHER

1шт.

PX02B00161F1

GROUP

1шт.

c1

PX02B01245P1

COVER

1шт.

c2

ZS18C10020

SCREW,Hex, M10 x 20mm

Cap

1шт.

c3

ZW26X10000

LOCK WASHER

1шт.

c4

ZW16H10000

WASHER

1шт.

c5

PN03M01009D2

WASHER

1шт.

c6

2445R138D20

SEAL,45mm ID x 55mm OD x 4mm Thk

DUST

2шт.

c7

ZG91V02000

LUBE NIPPLE,67 Degree x 1/8" PT

1шт.

c8

PX02B01244P1

GUIDE,25mm ID x 27mm OD x 30mm L

Boom Cylinder Cover (Part will Look Like a White Nylon Tube)

2шт.
