(01-087[02]) - COVER ASSY (ARM) SN PX15-21158 - 22322

Запчасти Case CX36B (01-087[02]) - COVER ASSY (ARM) SN PX15-21158 - 22322 (90) - PLATFORM, CAB, BODYWORK AND DECALS

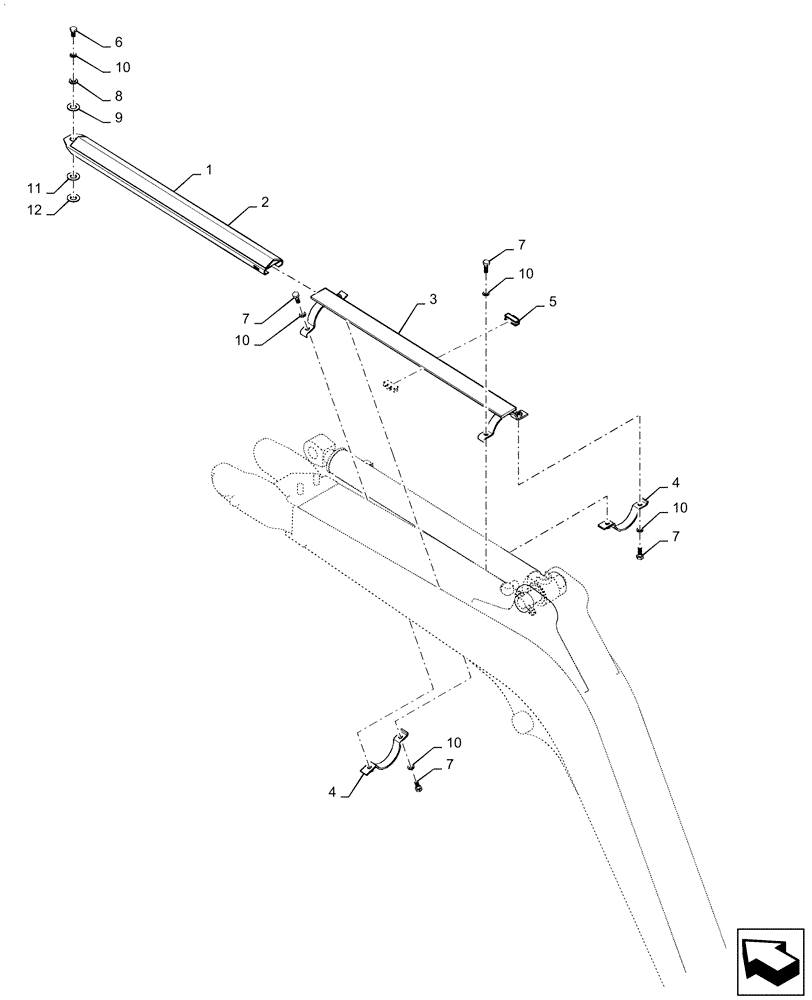

Схема запчастей Case CX36B - (01-087[02]) - COVER ASSY (ARM) SN PX15-21158 - 22322 (90) - PLATFORM, CAB, BODYWORK AND DECALS
10
5
1
7
11
10
7
12
7
10
6
9
8
7
4
4
3
2
10
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

.

Cover Assy, Arm, PX02B01349F1

1шт.

1

PX02B01350P1

COVER

, Serial Range: PX15-21158-PX15-21263

1шт.

2

PX02B01350P2

COVER

, Start Serial: PX15-21264

1шт.

3

PX02B01345P1

BRACKET

1шт.

4

PX02B01315P1

BAND

2шт.

5

PW02B01351P1

GUIDE

2шт.

6

ZS18C10020

SCREW,Hex, M10 x 20mm

Cap

1шт.

7

ZS18C10030

SCREW,Hex, M10 x 30mm

Cap

4шт.

8

ZW16H10000

WASHER

1шт.

9

PN03M01009D2

WASHER

1шт.

10

ZW26X10000

LOCK WASHER

5шт.

11

LE33H01017D1

SHIM,1.0mm Thk

, Serial Range: PX15-21158-PX15-21263

4шт.

12

PY02B01439P1

SHIM,4.5mm Thk

, Start Serial: PX15-21264

1шт.
