(01-085[04]) - GUARD INSTAL - CAB WITHOUT A/C

Запчасти Case CX36B (01-085[04]) - GUARD INSTAL - CAB WITHOUT A/C (90) - PLATFORM, CAB, BODYWORK AND DECALS

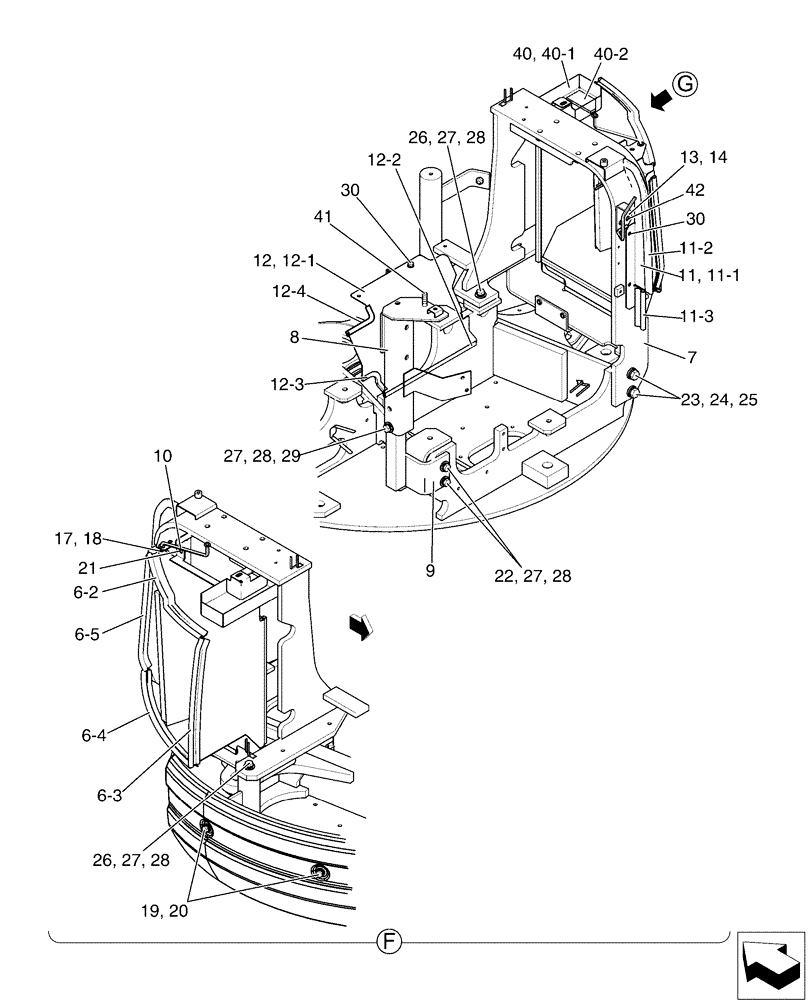

Схема запчастей Case CX36B - (01-085[04]) - GUARD INSTAL - CAB WITHOUT A/C (90) - PLATFORM, CAB, BODYWORK AND DECALS
27
23
19
22
6-3
18
25
9
11-3
40
28
42
8
28
27
27
26
41
29
40-2
12
14
6-4
12-3
30
11
17
30
40-1
6-5
11-2
27
12-4
28
26
13
24
12-1
28
7
11-1
12-2
6-2
20
21
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

6-2

YJ21C01079D2

WEATHERSTRIP

1шт.

6-3

YT21C01163D3

WEATHERSTRIP

1шт.

6-4

YT21C01163D7

WEATHERSTRIP

1шт.

6-5

YJ21C01079D7

WEATHERSTRIP

1шт.

7

PW21C01788P1

SUPPORT

1шт.

8

PW21C01715P2

STAY

1шт.

9

PW21C01652P1

BRACKET

1шт.

10

PW21C01669P1

STAY

1шт.

11

PW21C01797F1

PLATE

Incl 11-1 - 11-3

1шт.

11-1

PW21C01785P1

PLATE

1шт.

11-2

2427P1836D28

WEATHERSTRIP

1шт.

11-3

PH21C01136DK

RUBBER WEATHERSTRIP

Weather

1шт.

12

PW21C01660F1

GUARD ASSY.

Incl 12-1 12-4

1шт.

12-1

PW21C01661P1

GUARD

1шт.

12-2

YT21C01037D1

TRIM PANEL

1шт.

12-3

YJ21C01146D1

TRIM PANEL

1шт.

12-4

YJ21C01146D5

SOFT TRIM

1шт.

13

PW21C01689P1

STRIKER PLATE

1шт.

14

PW21C01699D1

SHIM

(1.2)

2шт.

17

ZW16X08000

WASHER,8mm ID x 17mm OD x 1.6mm Thk

2шт.

18

2419R9D2

COTTER PIN

2шт.

19

PA41C01005D3

BOLT

Sems

7шт.

20

YT21C01187P2

WASHER

6шт.

21

PA21C01133P1

BOLT

Sems

3шт.

22

ZS18C12040

SCREW,Hex, M12 x 40mm

2шт.

23

ZS18C16055

SCREW,Hex, M16 x 55mm

Cap

2шт.

24

ZW26X16000

LOCK WASHER

2шт.

25

ZW16H16000

WASHER

2шт.

26

ZS18C12050

SCREW,Hex, M12 x 50mm

Cap

2шт.

27

ZW26X12000

LOCK WASHER

10шт.

28

2418T10357

WASHER

8шт.

29

ZS18C12035

SCREW,Hex, M12 x 35mm

Cap

2шт.

30

ZM22C08020

BOLT

Sems

6шт.

40

PW21C01741F1

BOX

Incl 40-1 -40-2

1шт.

40-1

PW21C01748P2

BOX

1шт.

40-2

PW21C01729P2

RUBBER

1шт.

41

PM21C01202P1

BOLT

Sems

1шт.

42

YR21C01159P1

BOLT

Sems

2шт.
