(01-084[13]) - GUARD INSTALL, CANOPY - SN PX15-22177

Запчасти Case CX36B (01-084[13]) - GUARD INSTALL, CANOPY - SN PX15-22177 (90) - PLATFORM, CAB, BODYWORK AND DECALS

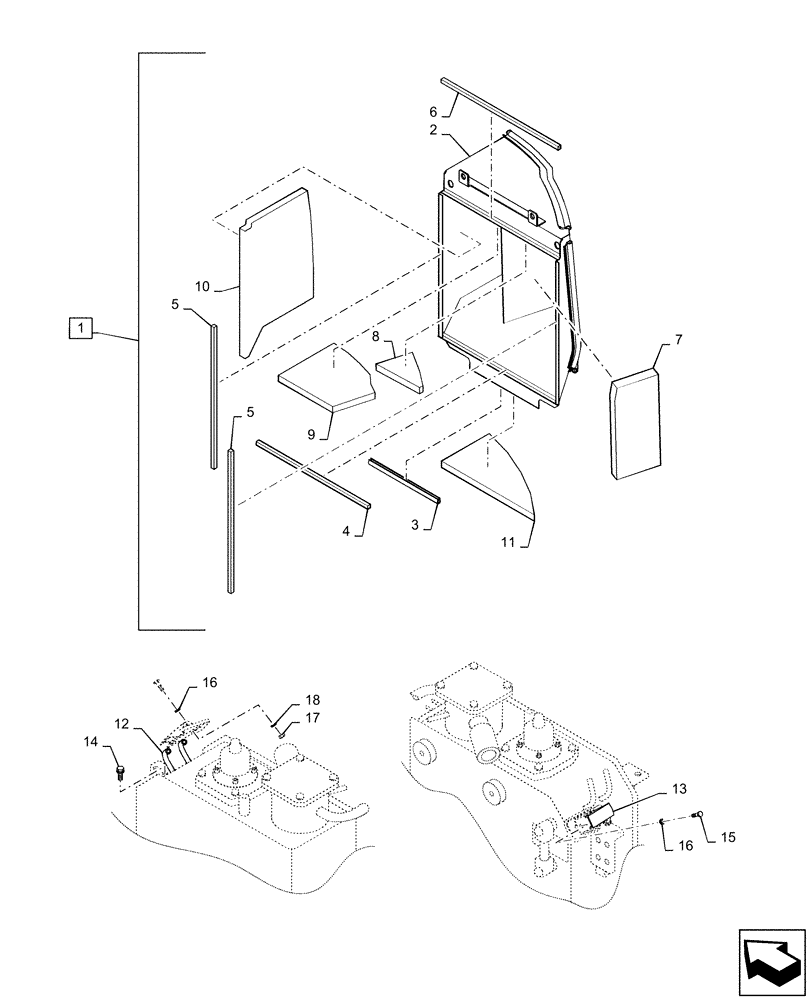

Схема запчастей Case CX36B - (01-084[13]) - GUARD INSTALL, CANOPY - SN PX15-22177 (90) - PLATFORM, CAB, BODYWORK AND DECALS
9
5
7
8
18
15
2
3
17
13
6
12
14
16
1
16
10
5
4
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

.

Guard Install, Canopy, PW21C00032F2

1шт.

1

PW22C01151F1

DUCT

Incl 2 - 11

1шт.

2

PW22C01149P1

DUCT

1шт.

3

YT21C01037D2

TRIM PANEL

1шт.

4

PW22C01105D1

RUBBER

1шт.

5

PW22C01105D2

RUBBER

2шт.

6

PW22C01105D3

RUBBER

1шт.

7

PW22C01154P1

FOAM INSULATION

1шт.

8

PW22C01142P1

FOAM INSULATION

1шт.

9

PW22C01139P1

FOAM INSULATION

1шт.

10

PW22C01140P1

FOAM INSULATION

1шт.

11

PW22C01141P1

FOAM INSULATION

1шт.

12

PW21C01688P1

BRACKET

1шт.

13

PM21C01371P1

LOCK

1шт.

14

ZM22C08020

BOLT

Sems

6шт.

15

ZS18C06020

SCREW,Hex, M6 x 20mm

Cap

2шт.

16

ZW16H06000

WASHER

4шт.

17

ZN18C06005

NUT

2шт.

18

ZW26X06000

LOCK WASHER

2шт.
