(01-084[12]) - GUARD INSTALL, CANOPY - SN PX15-22177

Запчасти Case CX36B (01-084[12]) - GUARD INSTALL, CANOPY - SN PX15-22177 (90) - PLATFORM, CAB, BODYWORK AND DECALS

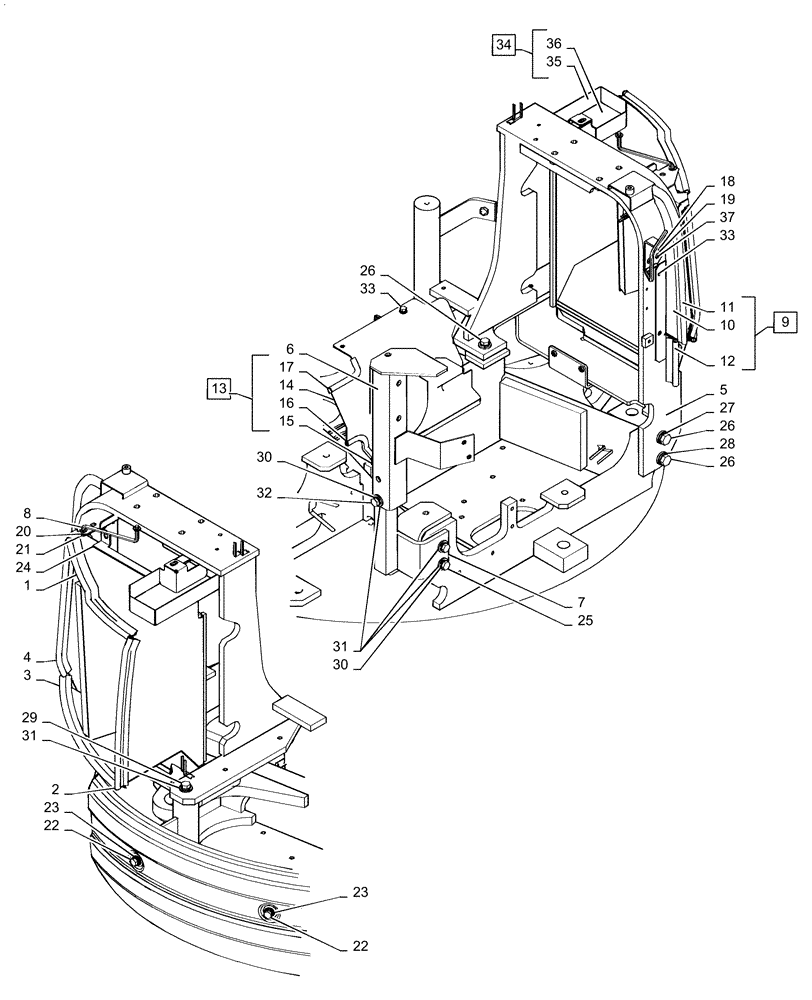

Схема запчастей Case CX36B - (01-084[12]) - GUARD INSTALL, CANOPY - SN PX15-22177 (90) - PLATFORM, CAB, BODYWORK AND DECALS
31
30
18
24
4
10
26
30
27
15
13
29
33
34
6
2
9
28
22
17
32
36
21
22
14
12
11
25
16
5
31
33
26
23
1
20
23
8
19
3
35
37
7
26
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

.

Guard Install, Canopy, PW21C00032F2

1шт.

1

YJ21C01079D2

WEATHERSTRIP

1шт.

2

YT21C01163D3

WEATHERSTRIP

1шт.

3

YT21C01163D7

WEATHERSTRIP

1шт.

4

YJ21C01079D7

WEATHERSTRIP

1шт.

5

PW21C01788P1

SUPPORT

1шт.

6

PW21C01653P1

STAY

1шт.

7

PW21C01652P1

BRACKET

1шт.

8

PW21C01669P1

STAY

1шт.

9

PW21C01797F1

PLATE

Assy, Incl 10 - 12

1шт.

10

PW21C01785P1

PLATE

1шт.

11

2427P1836D28

WEATHERSTRIP

1шт.

12

PH21C01136DK

RUBBER WEATHERSTRIP

1шт.

L125

1шт.

13

PW21C01660F1

GUARD ASSY.

Incl 14 - 17

1шт.

14

PW21C01661P1

GUARD

1шт.

15

YT21C01037D1

TRIM PANEL

1шт.

16

YJ21C01146D1

TRIM PANEL

1шт.

17

YJ21C01146D5

SOFT TRIM

1шт.

18

PW21C01689P1

STRIKER PLATE

1шт.

19

PW21C01699D1

SHIM

2шт.

20

ZW16X08000

WASHER,8mm ID x 17mm OD x 1.6mm Thk

2шт.

21

2419R9D2

COTTER PIN

2шт.

22

PA41C01005D3

BOLT

Sems

7шт.

23

YT21C01187P2

WASHER

6шт.

24

PA21C01133P1

BOLT

Sems

4шт.

25

ZS18C12040

SCREW,Hex, M12 x 40mm

Cap

2шт.

26

ZS18C16055

SCREW,Hex, M16 x 55mm

Cap

2шт.

27

ZW26X16000

LOCK WASHER

Lock

2шт.

28

ZW16H16000

WASHER

2шт.

29

ZS18C12050

SCREW,Hex, M12 x 50mm

Cap

2шт.

30

ZW26X12000

LOCK WASHER

Lock

10шт.

31

2418T10357

WASHER

8шт.

32

ZS18C12035

SCREW,Hex, M12 x 35mm

Cap

2шт.

33

ZM22C08020

BOLT

Sems

6шт.

34

PW21C01741F1

BOX

Incl 35, 36

1шт.

35

PW21C01748P2

BOX

1шт.

36

PW21C01729P2

RUBBER

1шт.

37

YR21C01159P1

BOLT

Sems

2шт.
