(01-084[09]) - GUARD INSTALL, CANOPY - SN PX15-22177

Запчасти Case CX36B (01-084[09]) - GUARD INSTALL, CANOPY - SN PX15-22177 (90) - PLATFORM, CAB, BODYWORK AND DECALS

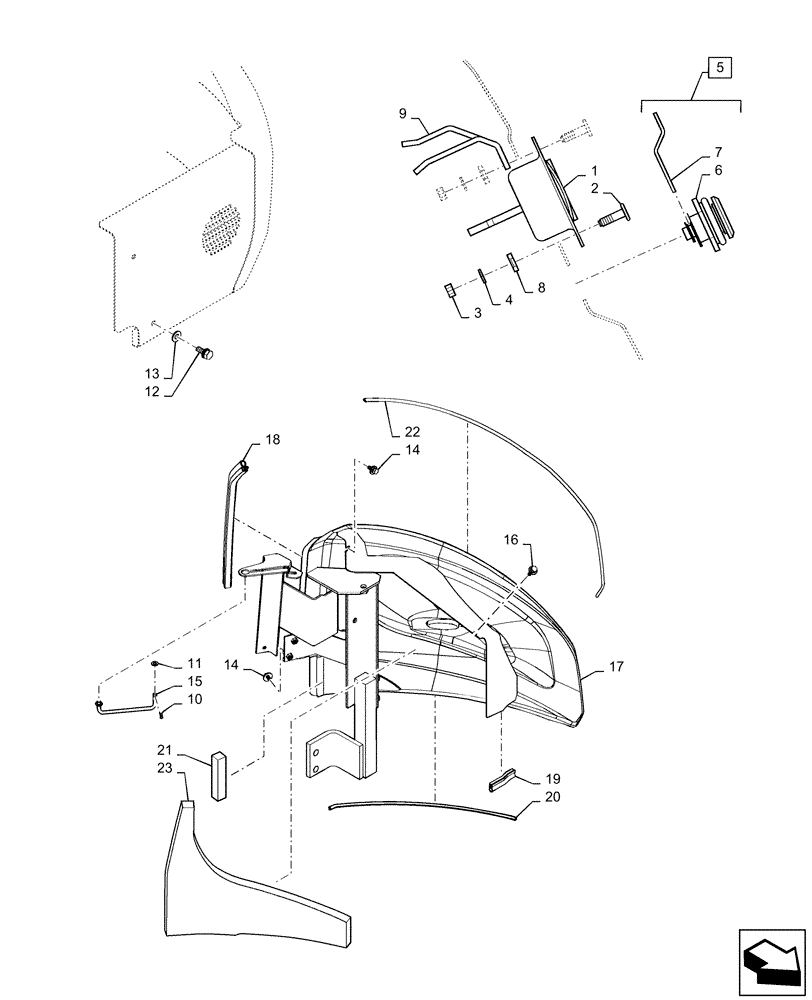

Схема запчастей Case CX36B - (01-084[09]) - GUARD INSTALL, CANOPY - SN PX15-22177 (90) - PLATFORM, CAB, BODYWORK AND DECALS
13
9
23
6
14
21
1
8
19
17
4
7
2
15
3
16
18
20
12
11
14
5
10
22
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

.

Guard Install, Canopy, PW21C00032F2

1шт.

1

PW22C01067P1

LOCK

Assy (Includes Handle)

1шт.

2

PH22C01023P1

BOLT

4шт.

3

ZN18C05004

NUT

4шт.

4

ZW26X05000

LOCK WASHER

4шт.

5

PM21C01268F1

LOCK

Incl 6, 7

1шт.

6

YR22C01025P2

LOCK

1шт.

7

PM21C01269P1

PLATE

1шт.

8

ZW16H05000

WASHER

4шт.

9

PW22C01160P3

BRACKET

1шт.

10

ZW16X08000

WASHER,8mm ID x 17mm OD x 1.6mm Thk

2шт.

11

2419R9D2

COTTER PIN

2шт.

12

PA41C01005D3

BOLT

Sems

7шт.

13

YT21C01187P2

WASHER

6шт.

14

PA21C01133P1

BOLT

Sems

4шт.

15

PW22C01173P2

STAY

1шт.

16

PM21C01142P1

BOLT

Sems

1шт.

17

PW21C01828P1

COVER

1шт.

18

YZ21C01094D8

WEATHERSTRIP

1шт.

19

PM21C01152DR

WEATHERSTRIP

1шт.

20

PM21C01091DK

WEATHERSTRIP

1шт.

21

PW21C01718D1

RUBBER

1шт.

22

PE21C01135D3

TRIM PANEL

1шт.

23

PW21C01821P1

FOAM INSULATION

1шт.
