(01-084[06]) - GUARD INSTALL (CANOPY) - SN PX15-21105 - 22176

Запчасти Case CX36B (01-084[06]) - GUARD INSTALL (CANOPY) - SN PX15-21105 - 22176 (90) - PLATFORM, CAB, BODYWORK AND DECALS

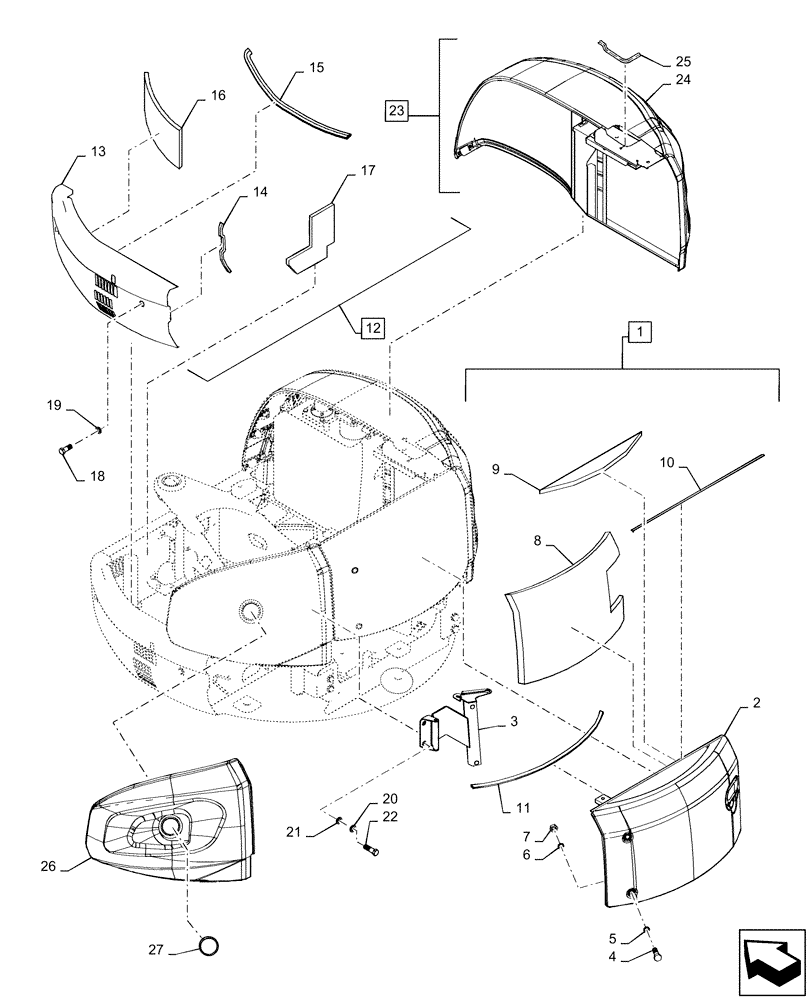

Схема запчастей Case CX36B - (01-084[06]) - GUARD INSTALL (CANOPY) - SN PX15-21105 - 22176 (90) - PLATFORM, CAB, BODYWORK AND DECALS
10
24
22
17
7
9
12
8
1
21
25
6
5
16
4
2
3
20
18
27
26
19
15
14
13
23
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

.

Guard Install, Canopy, PW21C00032F1

1шт.

1

PW22C00021F1

ENGINE HOOD

Bonnet Assy, Incl 2 - 11

1шт.

2

PW22C01148P1

ACCESS COVER

Bonnet

1шт.

3

PW22C01161P2

CHECK VALVE

1шт.

4

PW21C01413P1

CAPSCREW

2шт.

5

ZW16X08000

WASHER,8mm ID x 17mm OD x 1.6mm Thk

2шт.

6

ZW26X08000

LOCK WASHER

2шт.

7

ZN18C08007

NUT

2шт.

8

PW22C01159P1

FOAM INSULATION

1шт.

9

PW22C01130P1

FOAM INSULATION

1шт.

10

YR21C01165D8

WEATHERSTRIP

1шт.

11

YN21C01712DD

WEATHERSTRIP

1шт.

12

PW21C01804F1

COVER ASSY

Incl 13 - 17

1шт.

13

PW21C01790P2

COVER ASSY

1шт.

14

PM21C01233P1

RUBBER

1шт.

15

PM21C01152DV

WEATHERSTRIP

1шт.

16

PW21C01683P1

FOAM INSULATION

1шт.

17

PW21C01684P1

FOAM INSULATION

1шт.

18

PA41C01005D3

BOLT

Sems

7шт.

19

YT21C01187P2

WASHER

6шт.

20

ZW26X12000

LOCK WASHER

Lock

10шт.

21

2418T10357

WASHER

8шт.

22

ZS18C12030

SCREW,Hex, M12 x 30mm

Cap

2шт.

23

PW21C01701F1

COVER ASSY

Incl 24 - 25

1шт.

24

PW21C01796P1

COVER

1шт.

25

YJ21C01079D3

WEATHERSTRIP

1шт.

26

PW21C01843F1

COVER ASSY

1шт.

27

PY21C01205P1

GROMMET

1шт.
