(CX36B) - MINI EXCAVATOR TIER 4 (NA) - BTW PX15-21105 & (NATN62908 - NETN64631) (6/04-9/14)
/
(50) - CAB CLIMATE CONTROL
/

(01-093[00]) - COOLER ASSY

Запчасти Case CX36B (01-093[00]) - COOLER ASSY (50) - CAB CLIMATE CONTROL

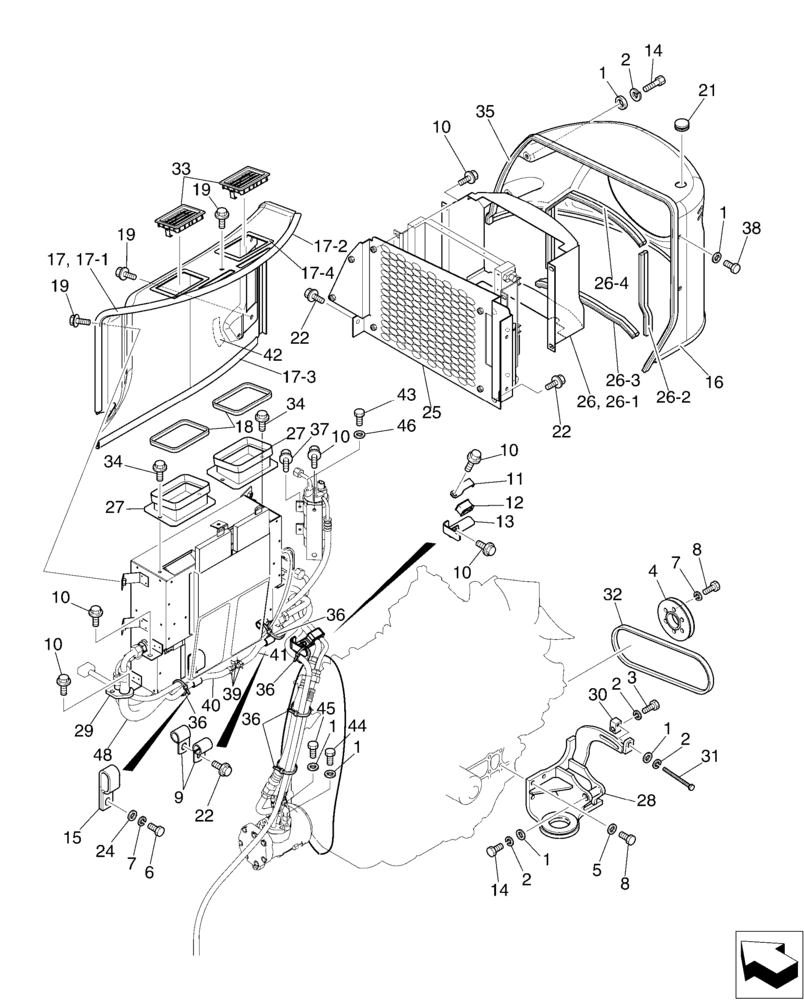

Схема запчастей Case CX36B - (01-093[00]) - COOLER ASSY (50) - CAB CLIMATE CONTROL
1
21
17-4
10
11
19
37
22
43
34
39
4
3
10
26-4
1
14
2
14
17
1
9
32
5
16
26-1
10
7
13
33
15
46
27
42
10
29
30
19
27
8
12
19
7
28
22
38
10
10
2
25
26-2
1
45
31
26
22
34
41
17-2
17-1
2
36
44
36
2
40
36
24
8
1
18
35
6
17-3
26-3
36
48

№

Артикул

Название

Примечание

Количество

PW20M00028F1

COOLER ASSY.

1шт.

1

ZW16P08000

WASHER

11шт.

2

ZW26X08000

LOCK WASHER

Lock

5шт.

3

ZS18C08050

SCREW,Hex, M8 x 50mm

Cap

1шт.

4

PH20M01035P2

PULLEY

1шт.

5

ZW16H10000

WASHER

4шт.

6

ZS18C10025

SCREW,Hex, M10 x 25mm

Cap

1шт.

7

ZW26X10000

LOCK WASHER

4шт.

8

ZS18C10030

SCREW,Hex, M10 x 30mm

Cap

7шт.

9

ZC45X14011

CLIP

2шт.

10

ZM22C08020

BOLT

Sems

12шт.

11

PW20M01210P1

PLATE

1шт.

12

PW20M01214P1

GASKET

1шт.

13

PW20M01213P1

PLATE

1шт.

14

ZS18C08100

SCREW,Hex, M8 x 100mm

Cap

3шт.

15

ZC48X24014

CLIP

Clip

1шт.

16

YY22P01010D4

SOFT TRIM

1шт.

17

PW20M01232F1

COVER ASSY

1шт.

17-1

PW20M01226P2

COVER

1шт.

17-2

YY22P01010D6

TRIM PANEL

1шт.

17-3

YY22P01010D7

TRIM PANEL

1шт.

17-4

PW20M01233P1

STRIP

Rubber

2шт.

18

PM22C01013DJ

WEATHERSTRIP

2шт.

19

PM03M01471D2

CAPSCREW,BHD, M8

Sems

2шт.

21

PE03H01005P1

GROMMET

1шт.

22

ZM22C10025

BOLT

Sems

4шт.

24

ZW16P10000

WASHER

1шт.

25

PW20M01190P3

BRACKET

1шт.

26

PH20M01129F1

COVER ASSY

1шт.

26-1

PH20M01127P1

COVER

1шт.

26-2

PM02C01035D5

WEATHERSTRIP

Weather

1шт.

26-3

PM02C01035D7

WEATHERSTRIP

Weather

1шт.

26-4

PM02C01035D8

WEATHERSTRIP

Weather

1шт.

27

PW20M01209P1

DUCT

2шт.

28

PW20M01219P1

BRACKET

1шт.

29

PW20M01149P1

GROMMET

1шт.

30

PW20M01088P1

PLATE

1шт.

31

PW20M01155P1

SCREW

1шт.

32

PW20M01097D1

V-BELT

V

1шт.

33

YN20M01356P1

DIFFUSER

Grille

2шт.

34

ZM22C08016

BOLT

Sems

4шт.

35

YY22P01010D5

SOFT TRIM

1шт.

36

PY01P01043D6

CABLE TIE,4.80mm W x 383mm L

5шт.

37

ZM61C06020

BOLT

Sems

2шт.

38

PM03M01471D2

CAPSCREW,BHD, M8

5шт.

39

ZC16X01400

CLIP

5шт.

40

PU13E01010D3

RIGID TUBE

1шт.

41

PU13E01010DR

PIPE

1шт.

42

PH20T01101P1

LABEL

1шт.

43

ZS18C06025

SCREW,Hex, M6 x 25mm

Cap

2шт.

44

ZS18C08025

SCREW,Hex, M8 x 25mm

Cap

1шт.

45

ZS18C08035

SCREW,Hex, M8 x 35mm

Cap

1шт.

46

ZW16P06000

WASHER

2шт.

48

YN20M01046DA

PROTECTIVE SLEEVE

1шт.

Выбрано товаров: 54
