(03-023[03]) - HYD LINES, ARM (NIBBLER AND BREAKER)

Запчасти Case CX36B (03-023[03]) - HYD LINES, ARM (NIBBLER AND BREAKER) (35) - HYDRAULIC SYSTEMS

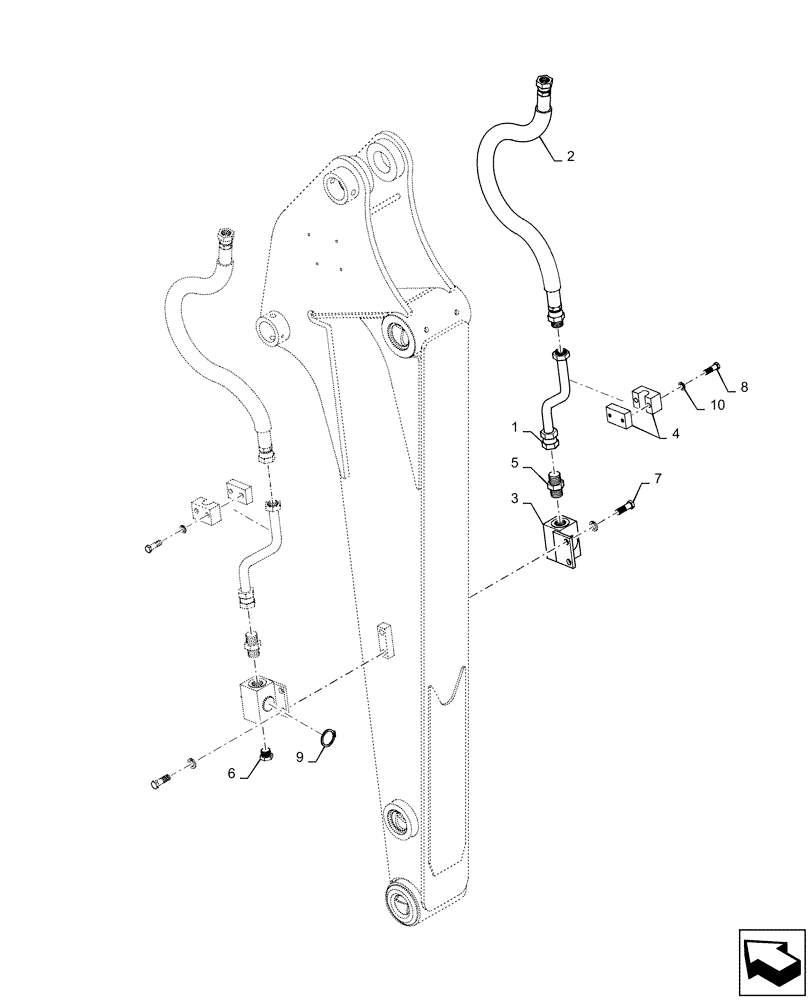

Схема запчастей Case CX36B - (03-023[03]) - HYD LINES, ARM (NIBBLER AND BREAKER) (35) - HYDRAULIC SYSTEMS
5
6
2
9
4
3
10
7
8
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

.

Hyd Lines, Arm, Nibbler and Breaker, PX43H00017F1

1шт.

1

PX43H01015P1

TUBE

2шт.

2

HX55L08070DY

HOSE,12.7mm ID x 700mm L

2шт.

3

PF25V00001F2

VALVE

Stop

2шт.

4

PX43H01017P1

CLAMP

2шт.

FB. 50 x 25

1шт.

5

HH25S08008G1

HYD CONNECTOR

2шт.

6

ZE72X08000

PLUG

2шт.

7

ZS18C10020

SCREW,Hex, M10 x 20mm

Cap

4шт.

8

ZS18C08040

SCREW,Hex, M8 x 40mm

Cap

4шт.

9

ZW26X10000

LOCK WASHER

4шт.

10

ZW26X08000

LOCK WASHER

4шт.
