(03-023[02]) - HYD LINES, ARM (NIBBLER AND BREAKER) - SN PX15-21105 - 22164

Запчасти Case CX36B (03-023[02]) - HYD LINES, ARM (NIBBLER AND BREAKER) - SN PX15-21105 - 22164 (35) - HYDRAULIC SYSTEMS

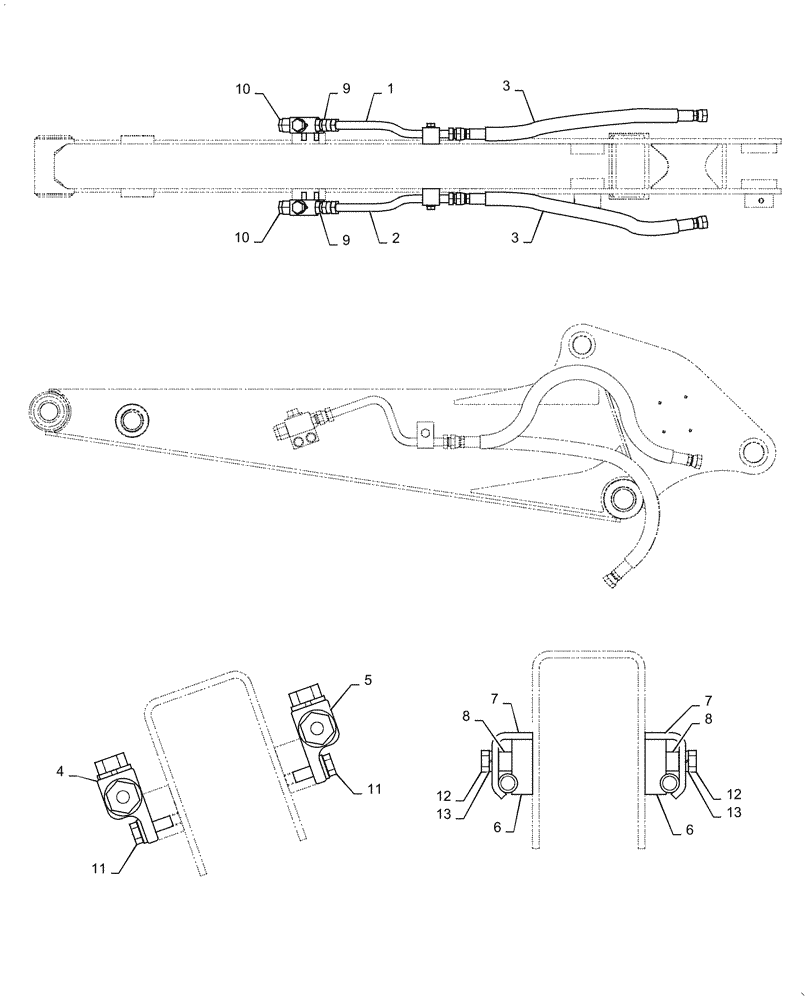

Схема запчастей Case CX36B - (03-023[02]) - HYD LINES, ARM (NIBBLER AND BREAKER) - SN PX15-21105 - 22164 (35) - HYDRAULIC SYSTEMS
9
1
12
13
11
6
3
10
4
12
2
9
8
10
8
6
5
3
13
7
11
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

.

Hyd Lines, Arm 1.32M (Nibbler and Breaker), PX43H00029F1

1шт.

1

PX43H01030P1

HYD TUBE

1шт.

2

PX43H01031P1

HYD TUBE

1шт.

3

HX55L08074DY

HOSE ASSY.

2шт.

4

YN25V00011F1

VALVE

Stop

1шт.

5

YN25V00012F1

VALVE

Stop

1шт.

6

PV42H01133P2

CLAMP

2шт.

7

PV42H01134P1

CLAMP

2шт.

8

PV42H01137P1

SPACER

2шт.

9

HH25S08008G1

HYD CONNECTOR

2шт.

10

ZE72X08000

PLUG

2шт.

11

ZM73C10030

BOLT,M10x30mm - Course Thread

Sems

4шт.

12

ZS18C10035

SCREW,Hex, M10 x 35mm

Cap

2шт.

13

ZW26X10000

LOCK WASHER

2шт.
