(CX36B) - MINI EXCAVATOR TIER 4 (NA) - BTW PX15-21105 & (NATN62908 - NETN64631) (6/04-9/14)
/
(35) - HYDRAULIC SYSTEMS
/

(03-007[00]) - HYD. LINE, BOOM, NIBBLER & BREAKER - 2.5M

Запчасти Case CX36B (03-007[00]) - HYD. LINE, BOOM, NIBBLER & BREAKER - 2.5M (35) - HYDRAULIC SYSTEMS

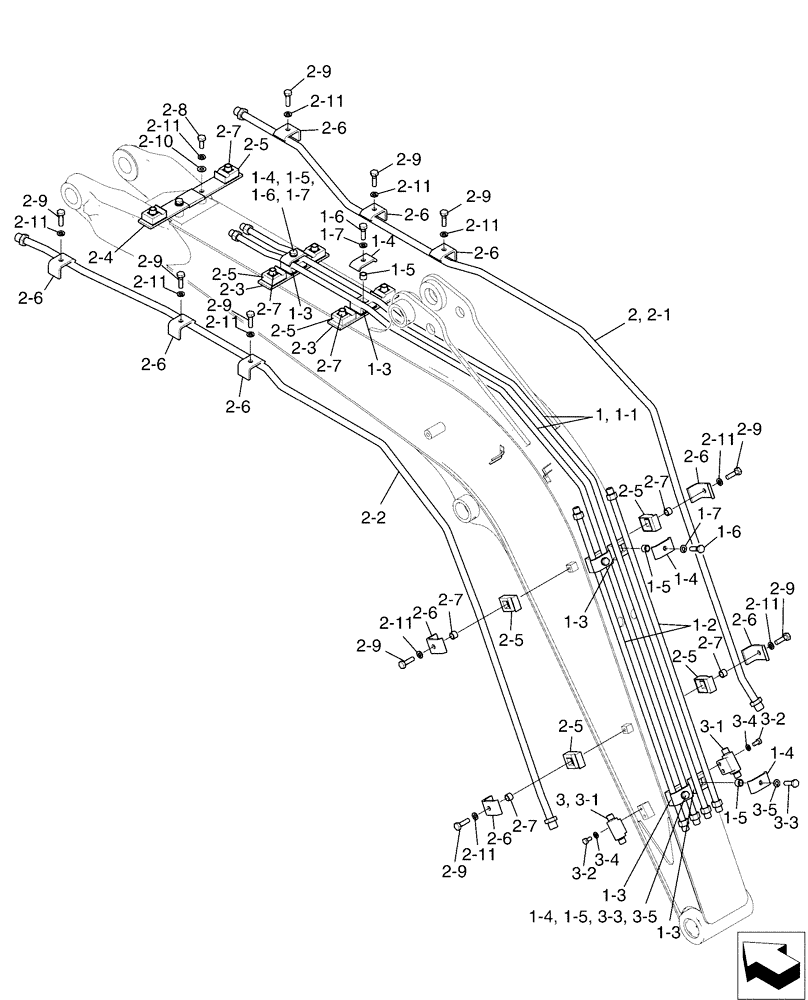

Схема запчастей Case CX36B - (03-007[00]) - HYD. LINE, BOOM, NIBBLER & BREAKER - 2.5M (35) - HYDRAULIC SYSTEMS
2-11
1-5
2-9
2
2-11
1-5
2-5
2-6
1-5
2-6
2-11
2-8
3-4
2-5
2-11
2-11
2-4
2-7
1
1-7
2-11
1-4
3-2
2-1
2-11
2-7
2-9
2-3
2-9
1-5
2-9
2-6
2-5
1-3
2-11
3-3
1-3
3-5
2-6
2-9
2-9
1-6
2-7
2-1
3
1-6
2-10
1-7
2-7
3-1
2-9
2-9
1-4
2-7
2-6
2-7
2-9
2-6
2-6
1-5
1-4
2-7
1-3
3-2
1-4
2-5
3-4
1-2
1-3
1-7
2-11
2-5
2-5
1-1
2-6
3-1
1-3
3-5
1-6
3-3
2-6
2-2
2-9
1-4
2-5
2-6
2-11
2-3

№

Артикул

Название

Примечание

Количество

PX42H00078F1

Hyd., Boom (Nibbler & Breaker)

1шт.

1

PX42H00082F1

Hyd., Boom

1шт.

1-1

PX42H01222P1

HYD TUBE

2шт.

1-2

PX42H01059P1

TUBE

2шт.

1-3

PV42H01110P2

CLAMP

6шт.

1-4

PV42H01112P1

CLAMP

6шт.

1-5

PV42H01137P1

SPACER

6шт.

1-6

ZS18C10035

SCREW,Hex, M10 x 35mm

Cap

4шт.

1-7

ZW26X10000

LOCK WASHER

4шт.

2

PX42H00083F1

Hyd., Boom

1шт.

2-1

PX42H01223P1

HYD TUBE

1шт.

2-2

PX42H01224P1

HYD TUBE

1шт.

2-3

PW42H01155P1

BRACKET

2шт.

2-4

PW42H01156P1

BRACKET

1шт.

2-5

PV42H01133P2

CLAMP

10шт.

2-6

PV42H01134P1

CLAMP

10шт.

2-7

PV42H01137P1

SPACER

10шт.

2-8

ZS18C10025

SCREW,Hex, M10 x 25mm

Cap

2шт.

2-9

ZS18C10035

SCREW,Hex, M10 x 35mm

Cap

10шт.

2-10

ZW16X10000

WASHER

2шт.

2-11

ZW26X10000

LOCK WASHER

12шт.

3

PW42H00062F1

Hyd., Boom

1шт.

3-1

PM42H01165P1

HYD CONNECTOR

2шт.

3-2

ZS18C08016

SCREW,Hex, M8 x 16mm

Cap

4шт.

3-3

ZS18C10035

SCREW,Hex, M10 x 35mm

Cap

2шт.

3-4

ZW26X08000

LOCK WASHER

Lock

4шт.

3-5

ZW26X10000

LOCK WASHER

2шт.

Выбрано товаров: 27
