(03-002[01]) - CYLINDER INSTAL, BOOM - CANOPY

Запчасти Case CX36B (03-002[01]) - CYLINDER INSTAL, BOOM - CANOPY (35) - HYDRAULIC SYSTEMS

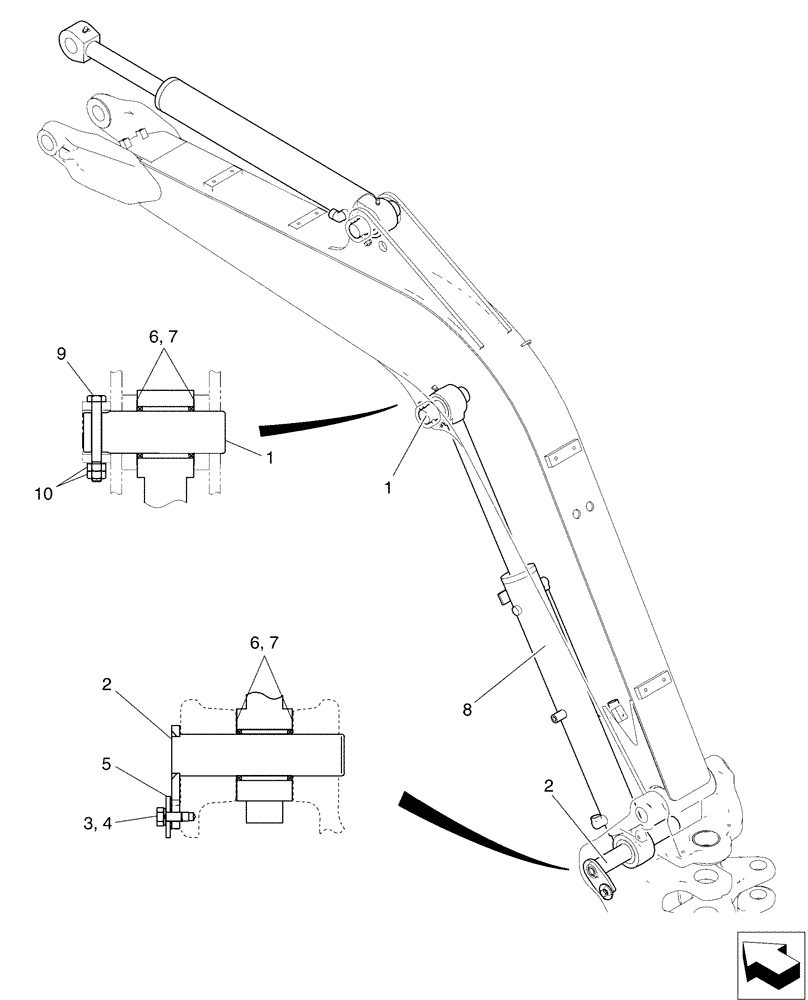

Схема запчастей Case CX36B - (03-002[01]) - CYLINDER INSTAL, BOOM - CANOPY (35) - HYDRAULIC SYSTEMS
3
2
4
8
5
1
7
6
10
6
2
9
7
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PX02B00146F1

(Canopy)

1шт.

1

PW02B01306P1

PIN,45mm OD x 151mm L

1шт.

2

PX02B01263P1

PIN,45mm OD x 187mm L

1шт.

3

ZS18C10020

SCREW,Hex, M10 x 20mm

Cap

1шт.

4

ZW26X10000

LOCK WASHER

1шт.

5

2418T21137

WASHER

1шт.

6

YJ12B01097P1

SHIM,47mm ID x 70mm OD x 0.5mm Thk

2шт.

7

PR02B01121D1

SHIM,47mm ID x 70mm OD x 0.9mm Thk

3шт.

8

PX01V00062F1

HYDRAULIC CYLINDER,Double Acting, 45mm Rod, 578mm Stroke

Boom

1шт.

9

HS18C10085G2

BOLT

1шт.

10

ZN18C10008

NUT

2шт.
